04 CALCUTTA CONQUEST 100DC
佐倉リール

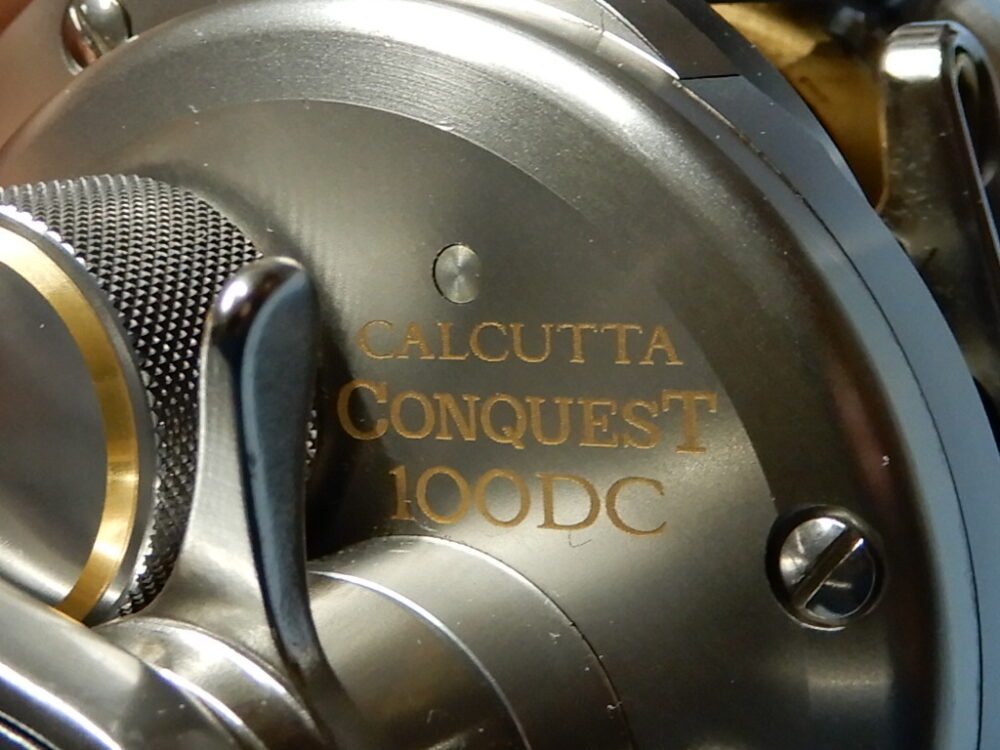

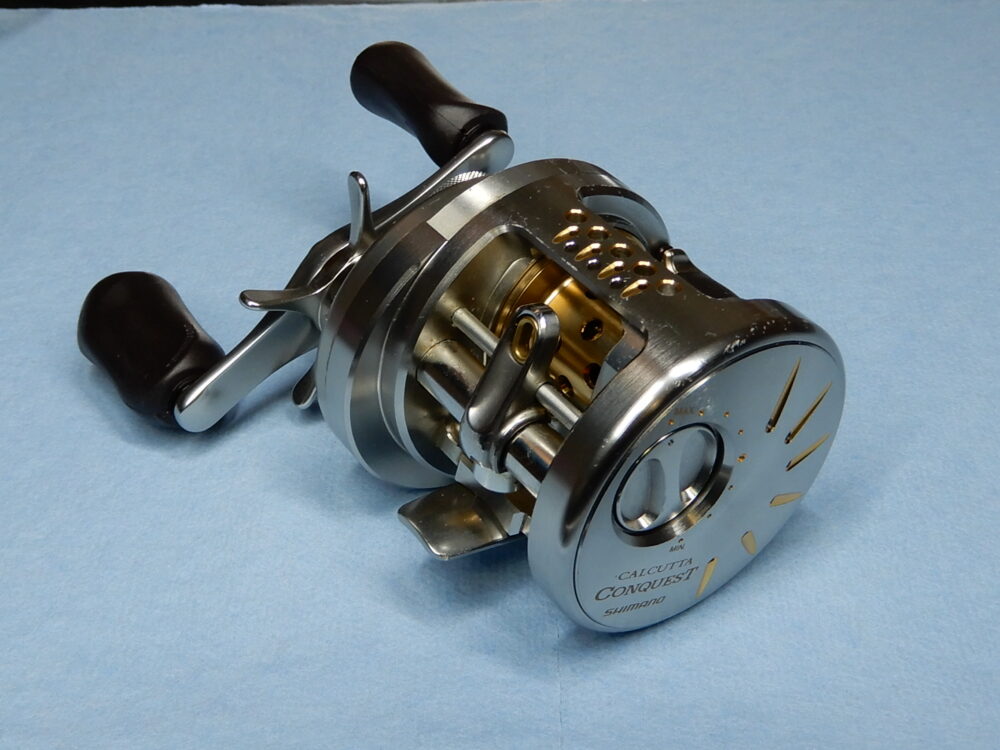

04 カルカッタコンクエスト 100DC。ヤフオクで購入。
03モデルが200番、04で100番と250番が発売されたようです。
この03モデルで初めてDCブレーキが搭載されました。
そして、今回のこのリールが私にとって初めてのDCブレーキ搭載モデルです。
早くルアーを投げてみたい！・・・ところですが、状態の確認の為にも、何はともあれ分解整備です。
まずはスプールの取り外しから。

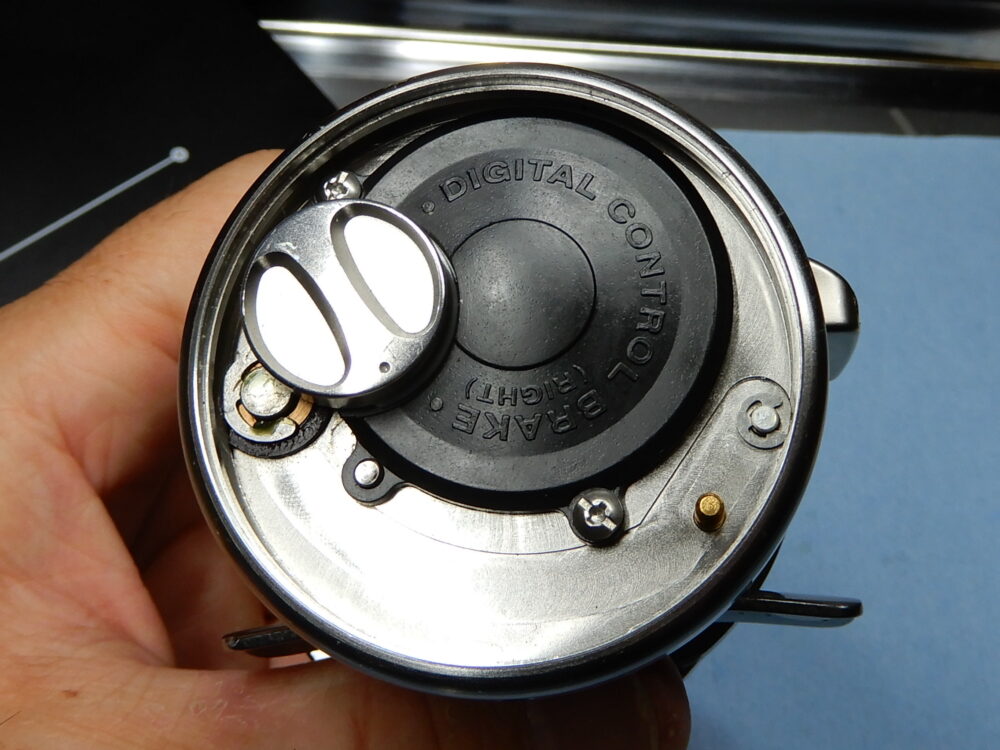

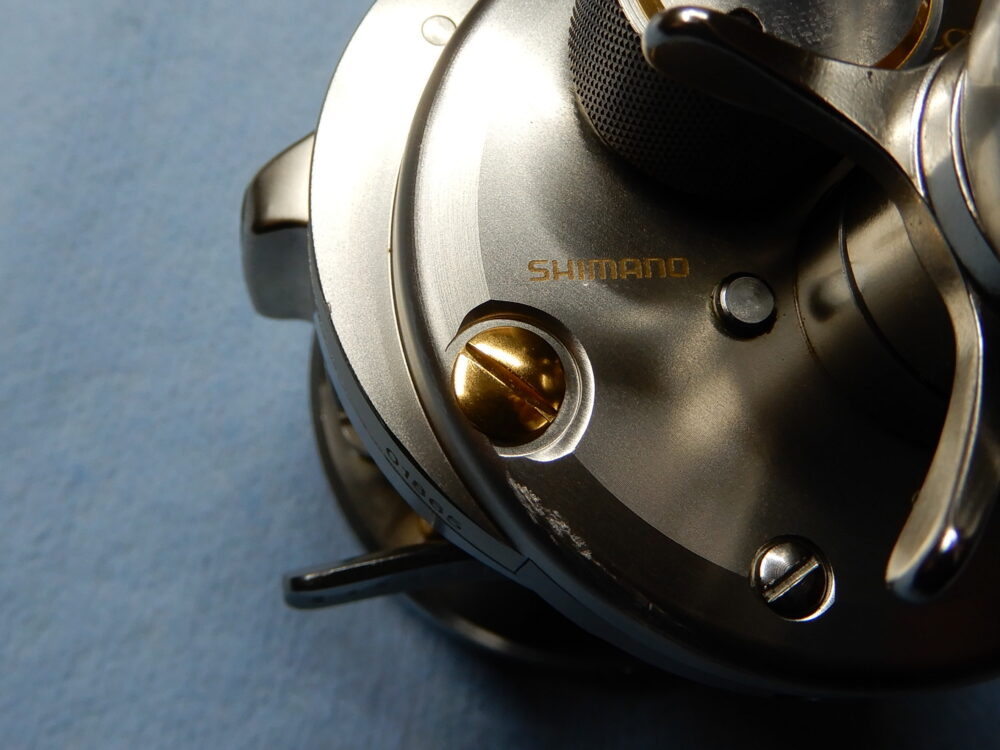

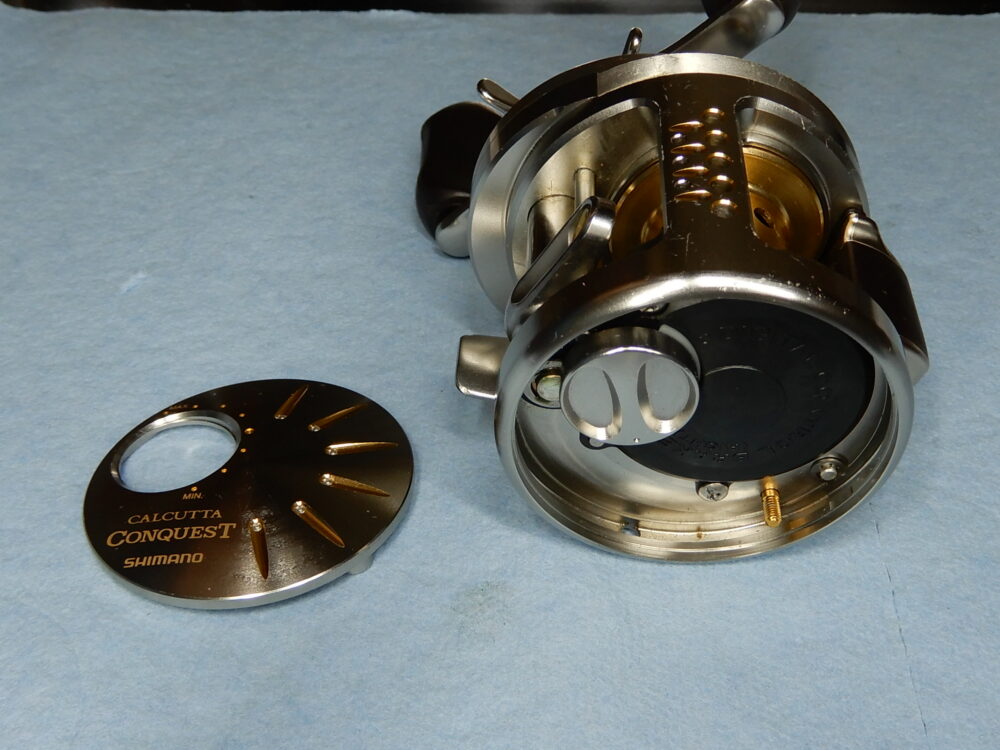

ハンドル側のマイナスのネジを緩めると、逆側のカバーが外れます。

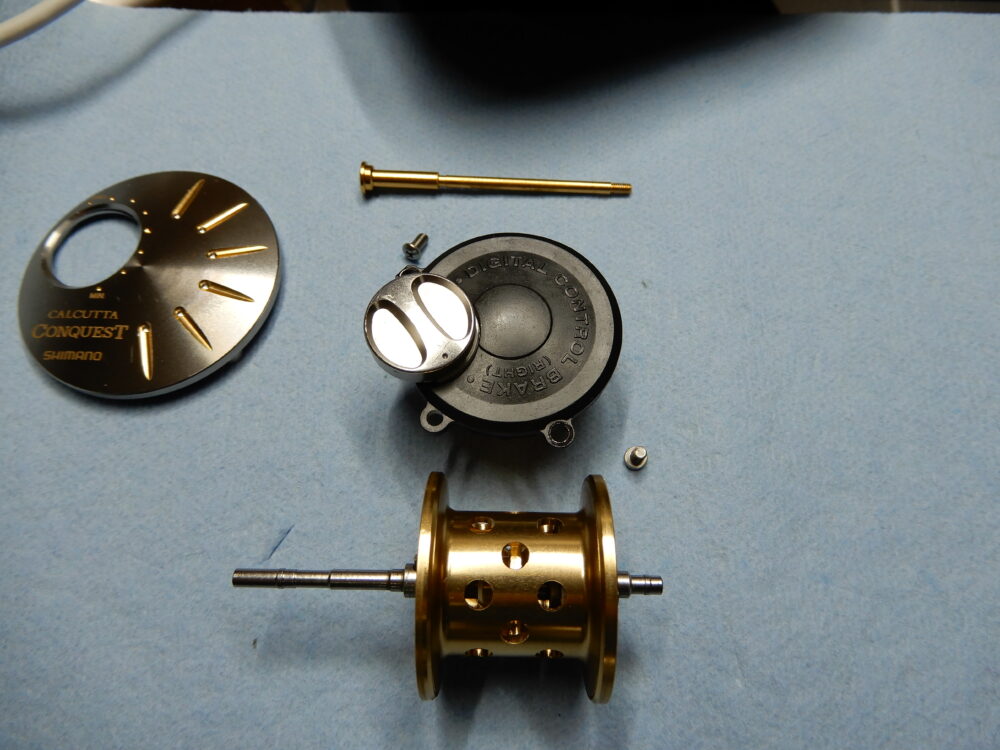

プラスネジ２本を緩めて、DCユニットとスプールを取り外します。
DCユニットはスプールを外側に押し出すようにすると外しやすいようです。
スプールの取り外しがちょっと大変ですね。09モデルではここが改善されているようです。

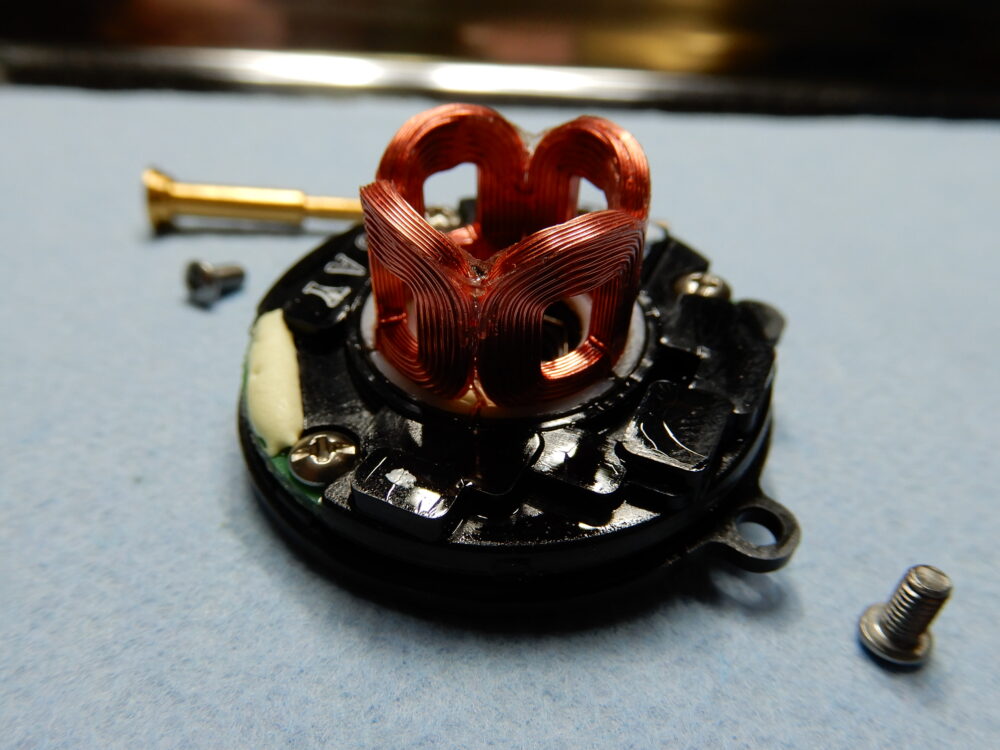

（左画像）DCユニットです。

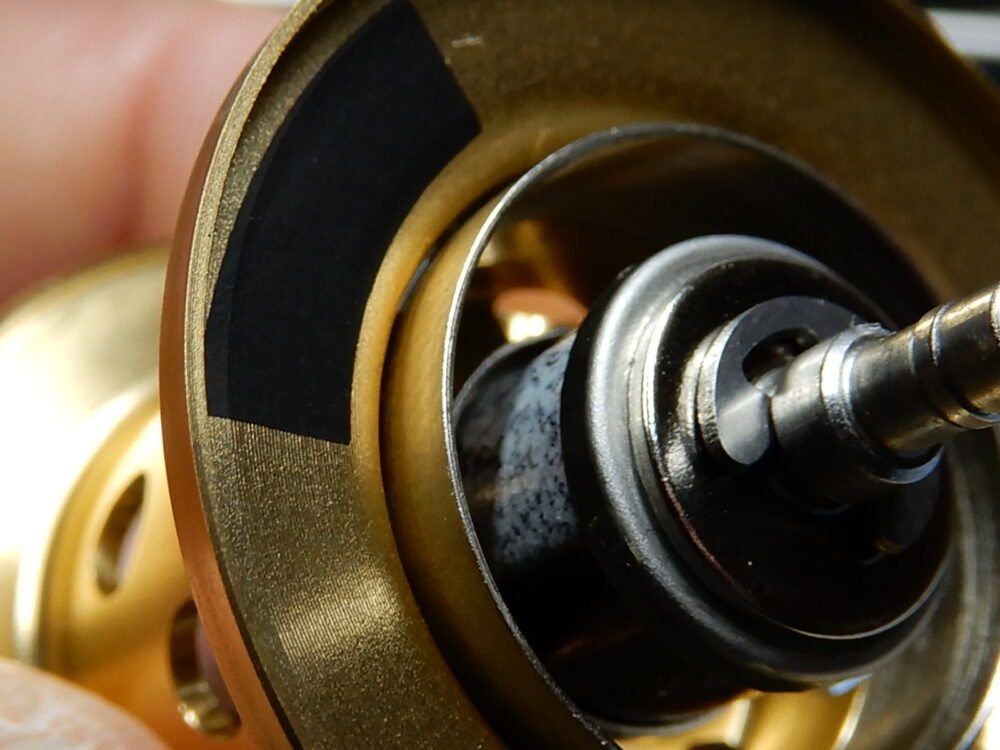

（右画像）スプール内側に磁石が組み込まれています。
その分スプールには結構な重みがあります。
続いてバラしていきます。

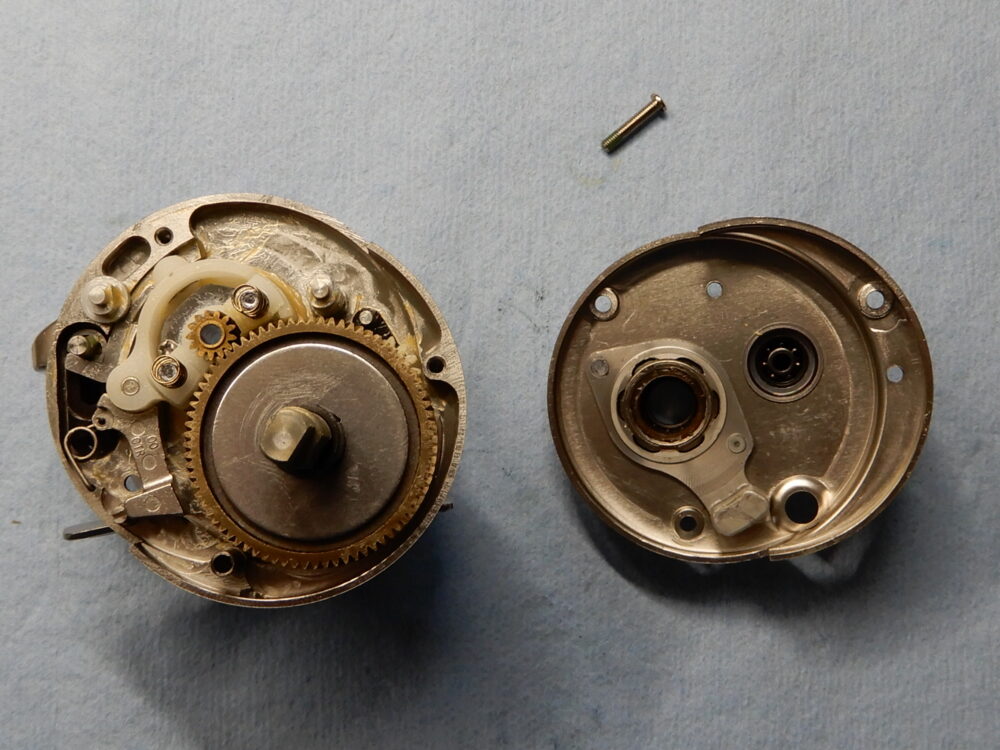

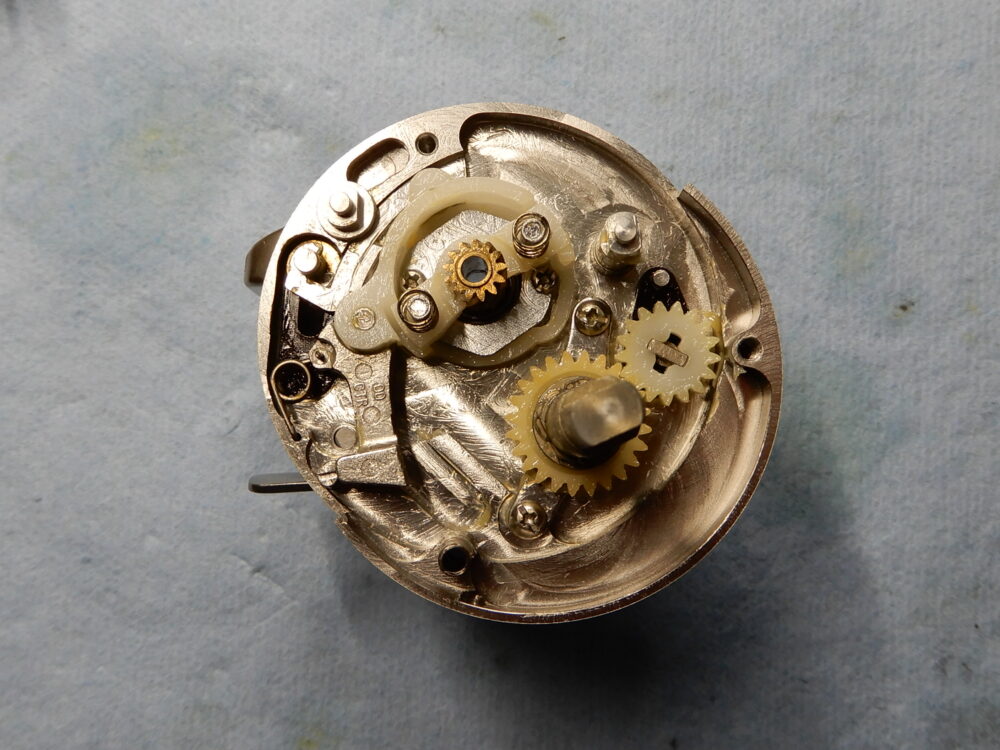

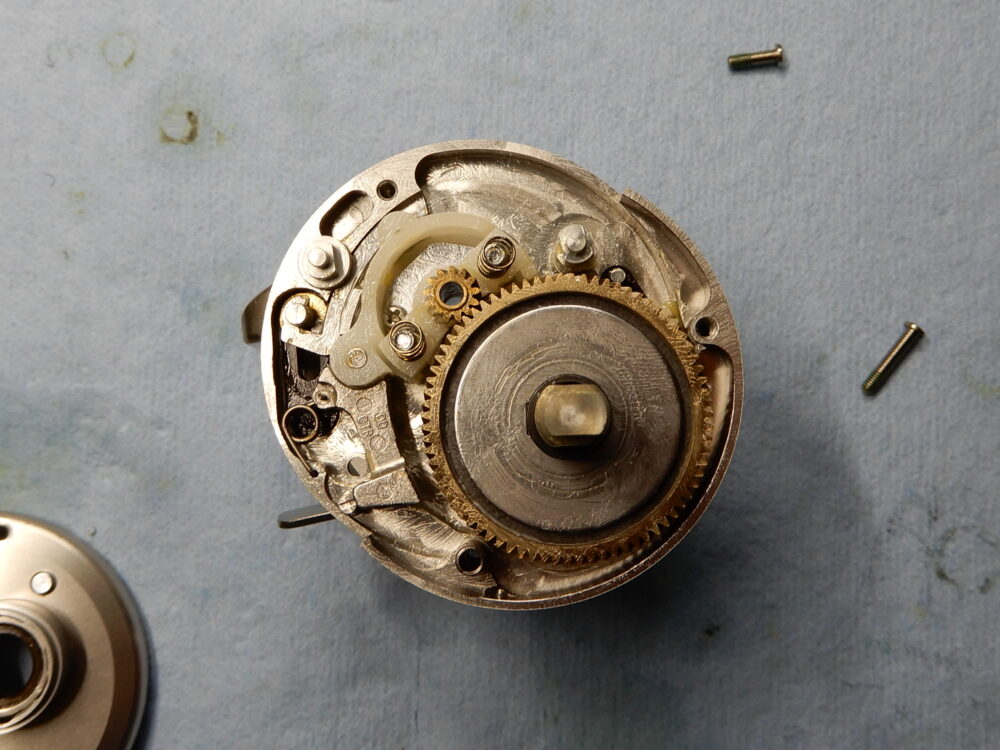

カバーオープンです。
汚れ少なくグリスの状態も良さそうです。
参考に、右画像は00モデルです。
DCユニットとスプール以外は00モデルとほぼ同じかと思われます。
よろしければこちらの記事もどうぞ。

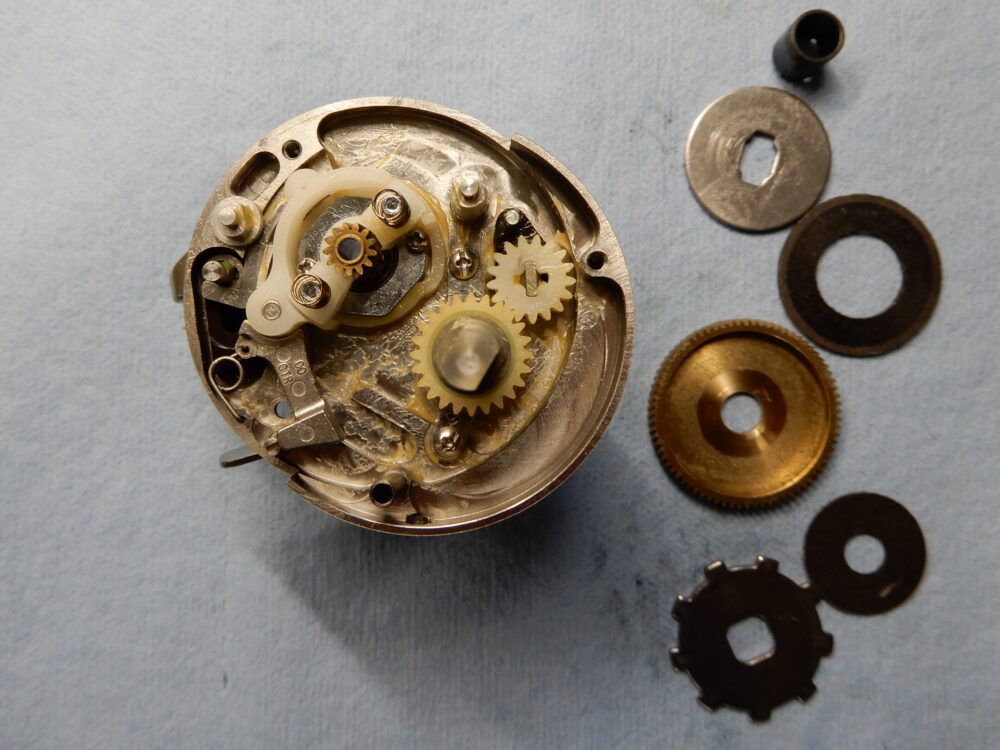

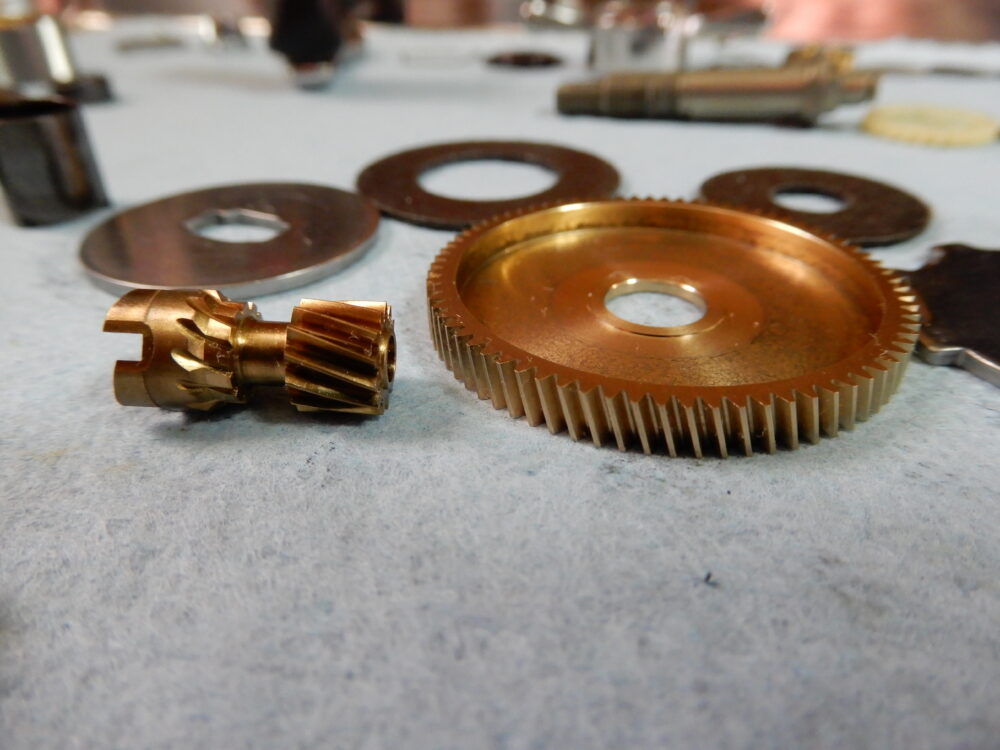

メインギア、ドラグ部を取り外します。
（左画像）メインギア軸を取り外しました。

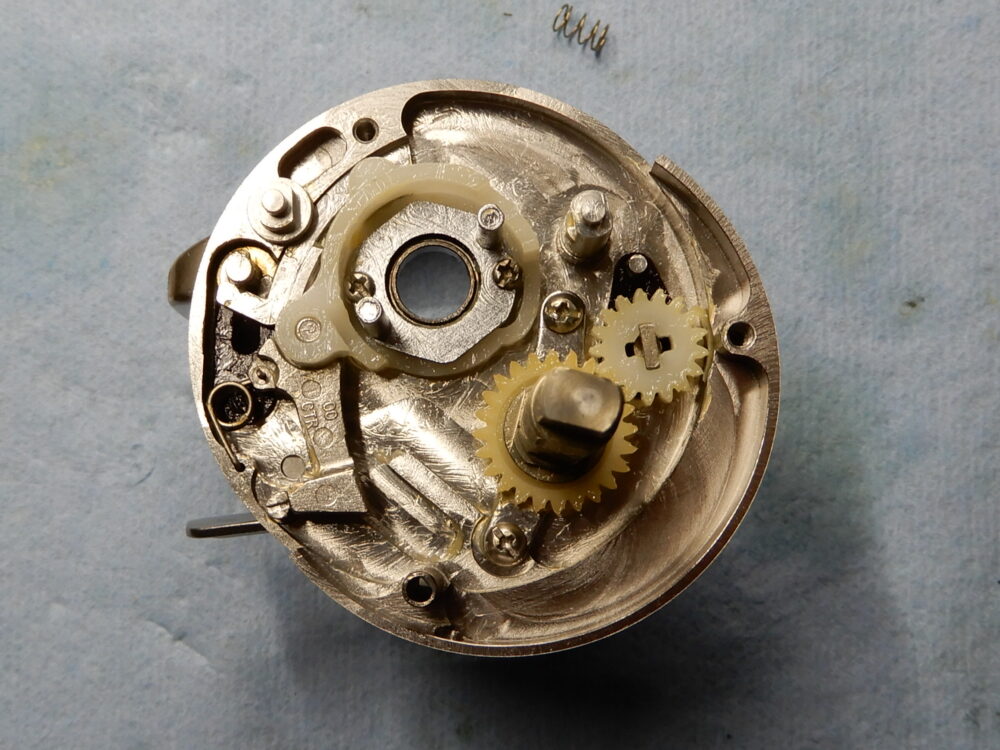

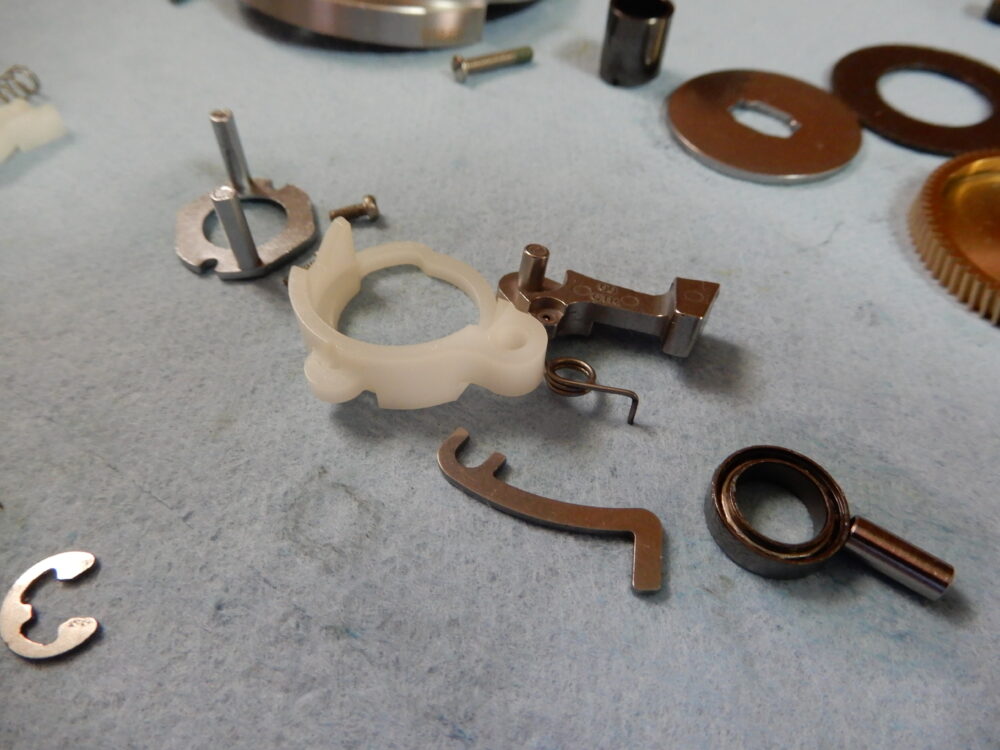

（右画像）クラッチカム等の部品を取り外しました。

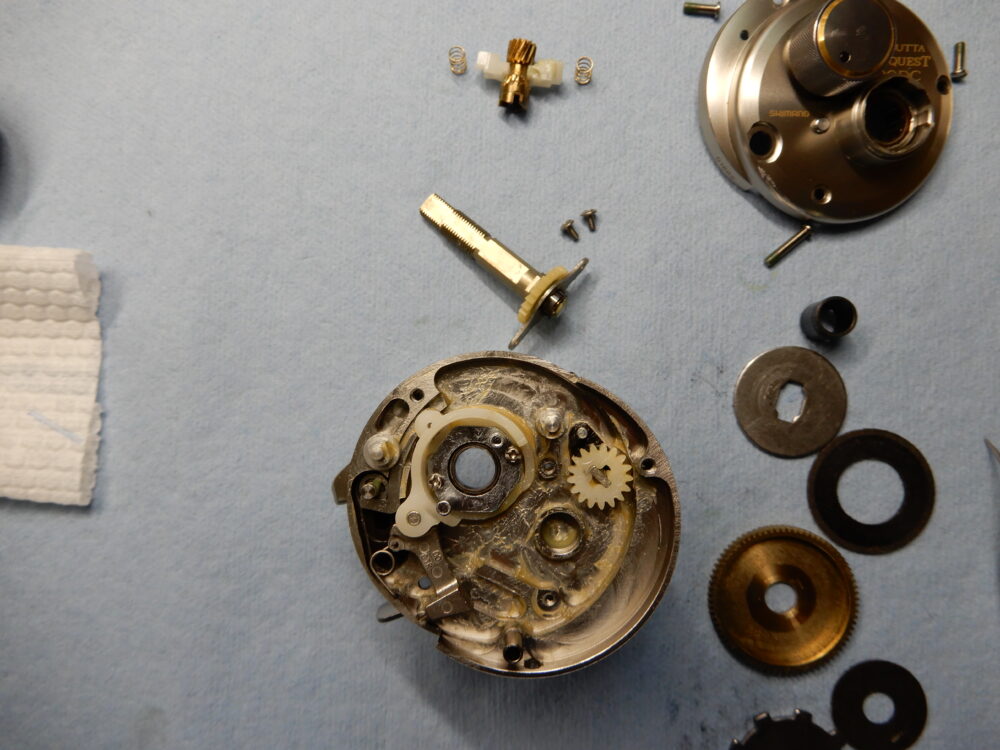

クラッチレバーを取り外しました。

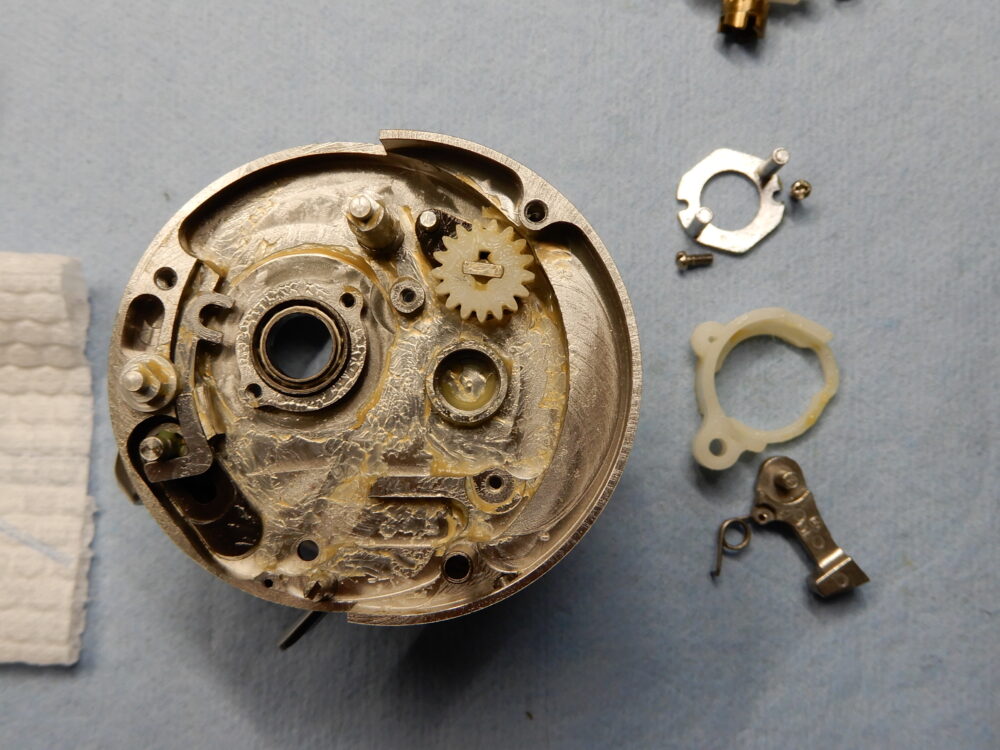

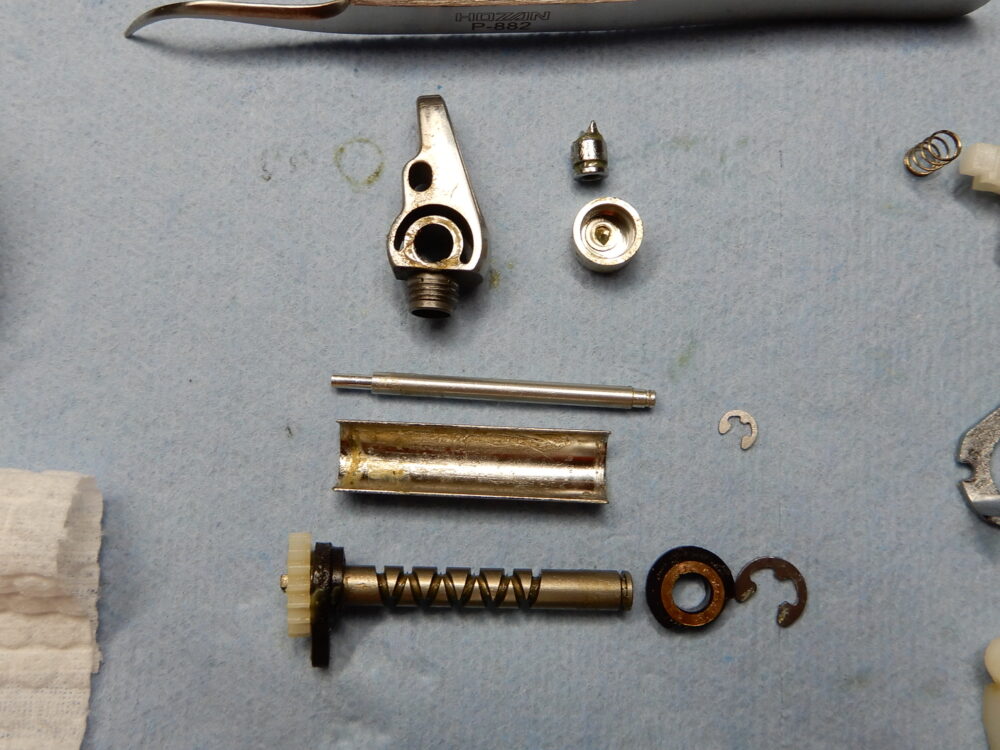

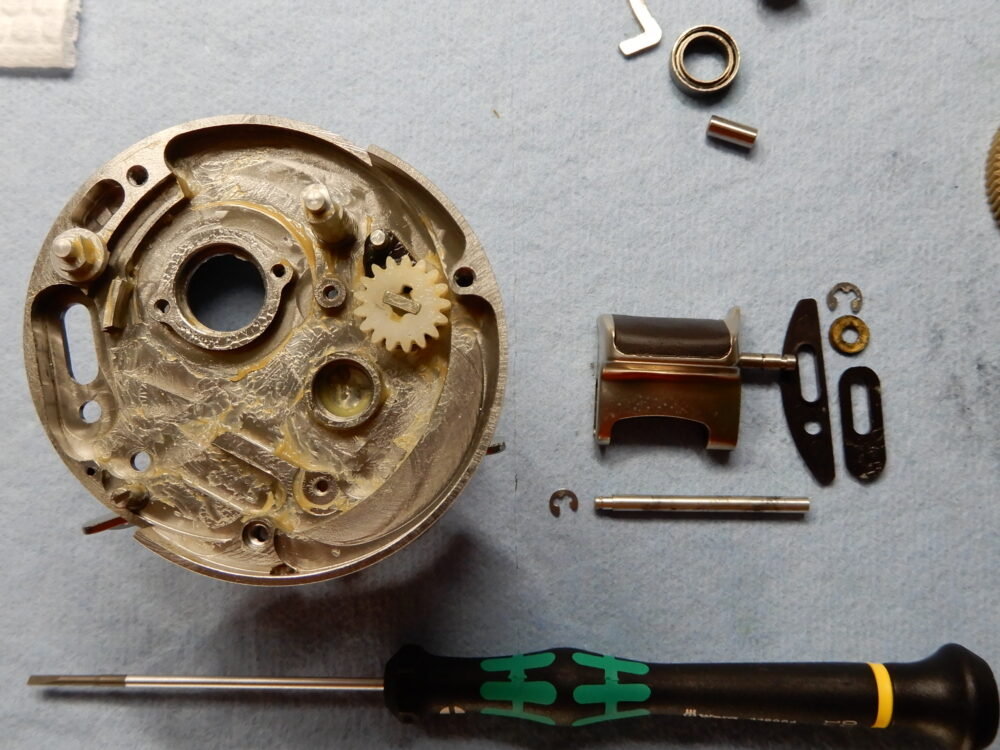

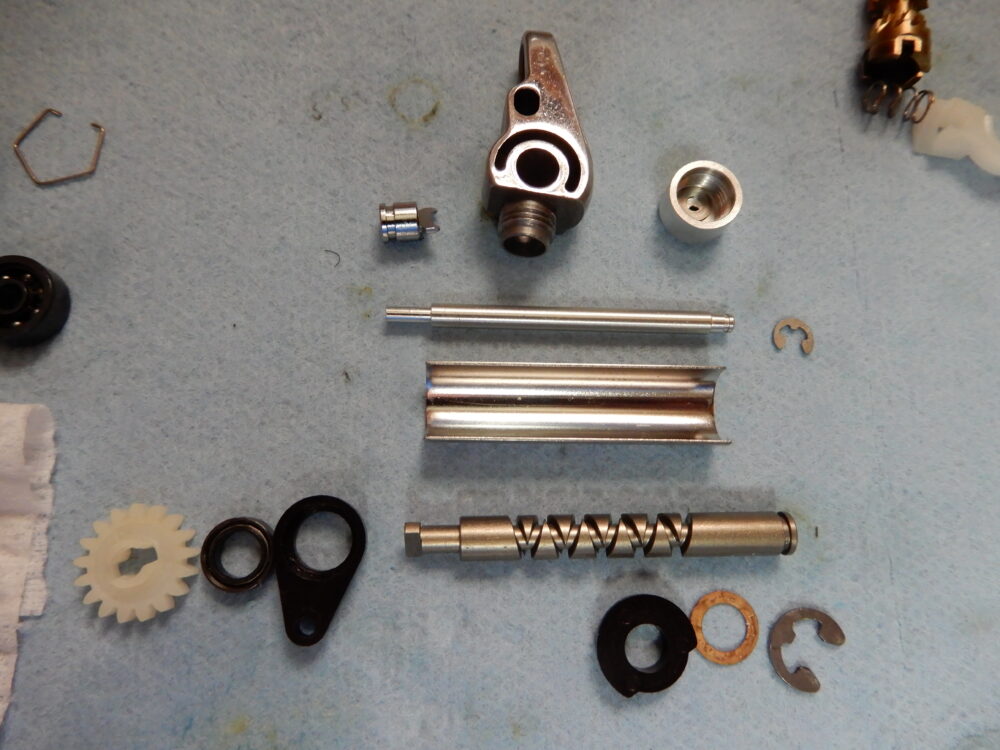

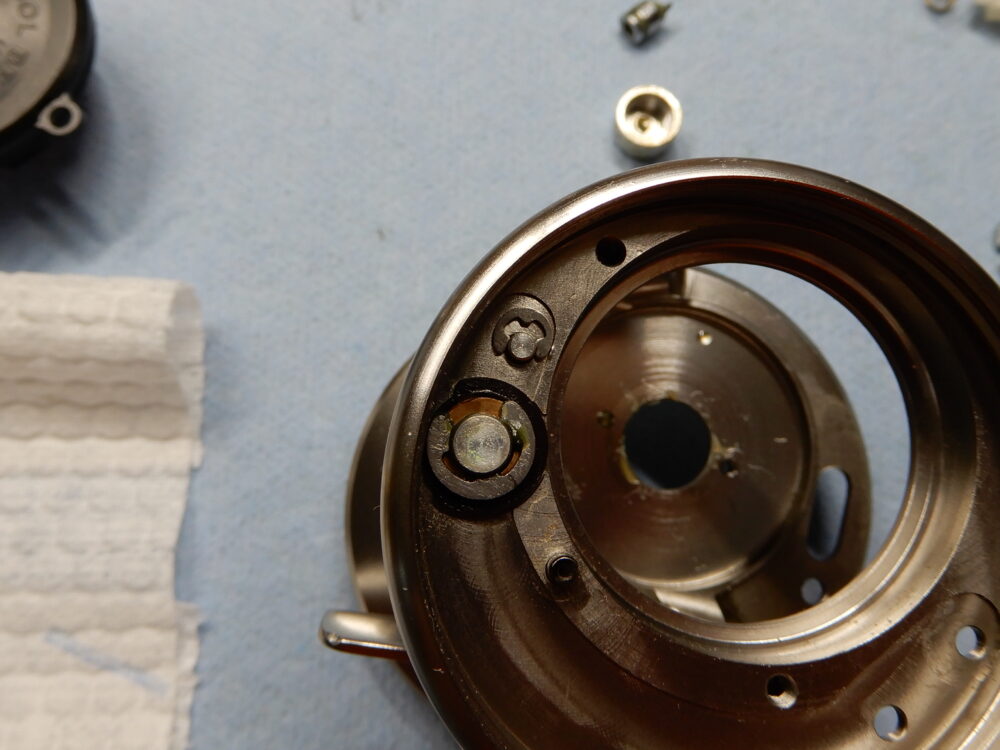

左画像のEリングを取り外して、レベルワインド関係部品を取り外します。

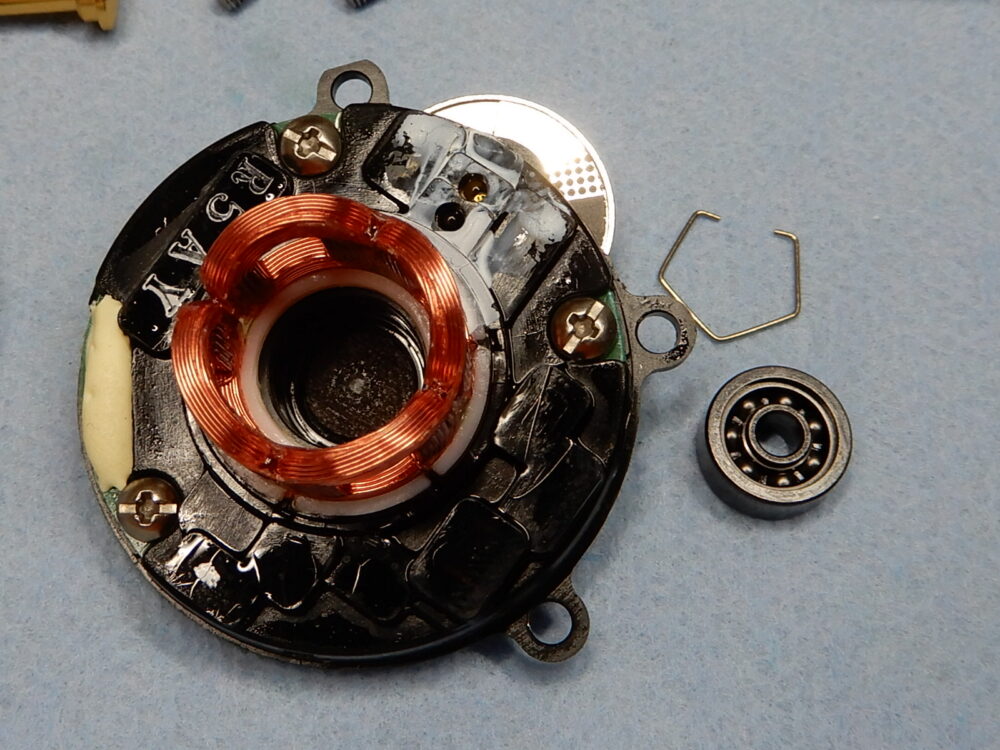

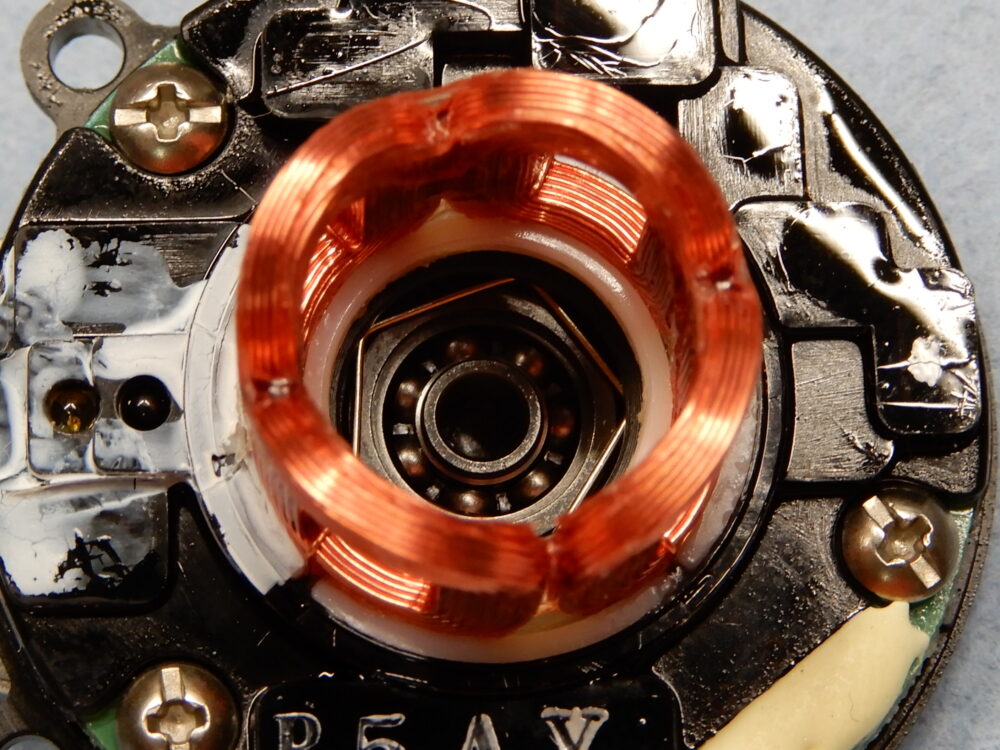

DCユニットにベアリングが入っていましたので、取り外しました。
スプールの磁石のカバーを取り外してみました。磁石はこのように配置されています。

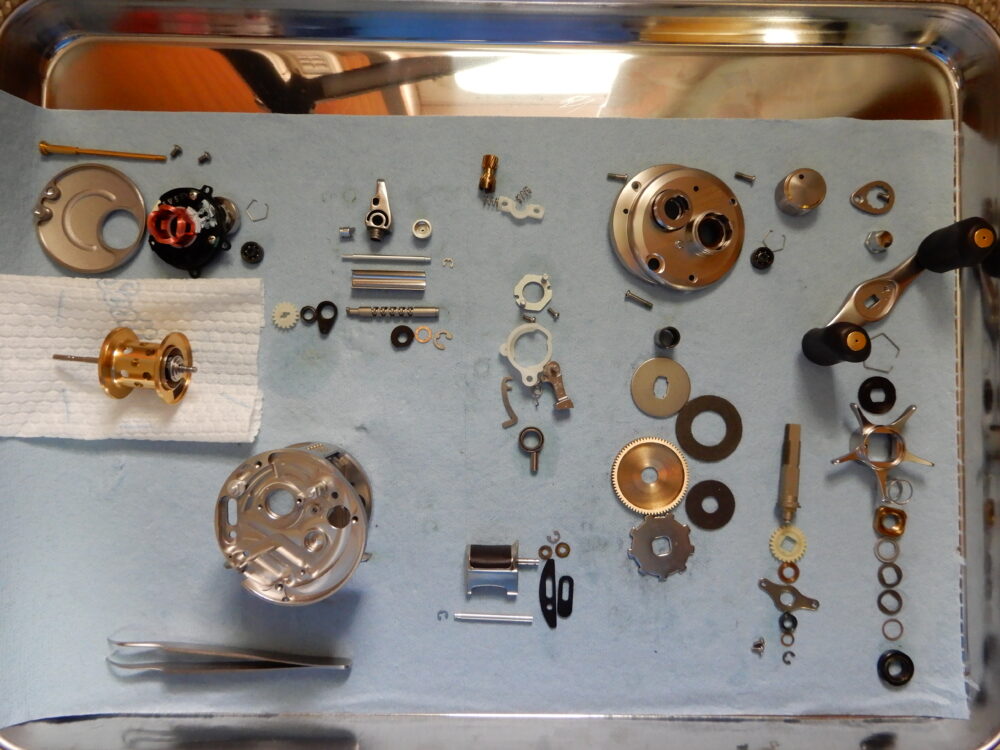

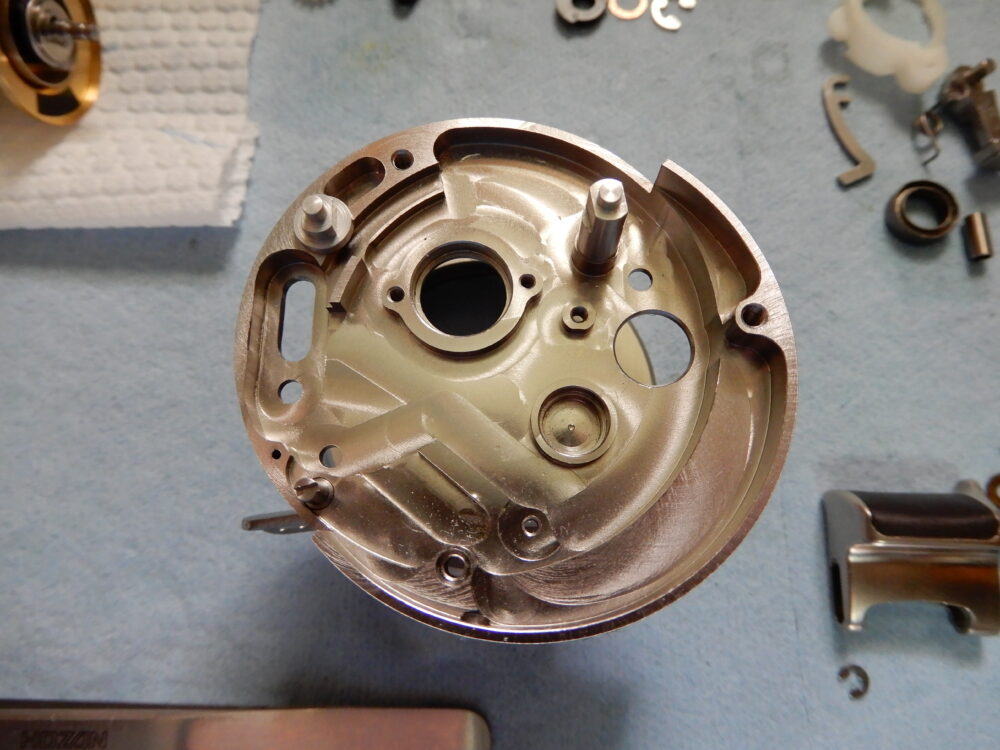

分解終了です。
これから各部品の洗浄と点検を行います。
部品洗浄、点検完了。異常なしです。
大事に使用されていた感があります。
（参考）左画像00モデル、右画像03DCモデル

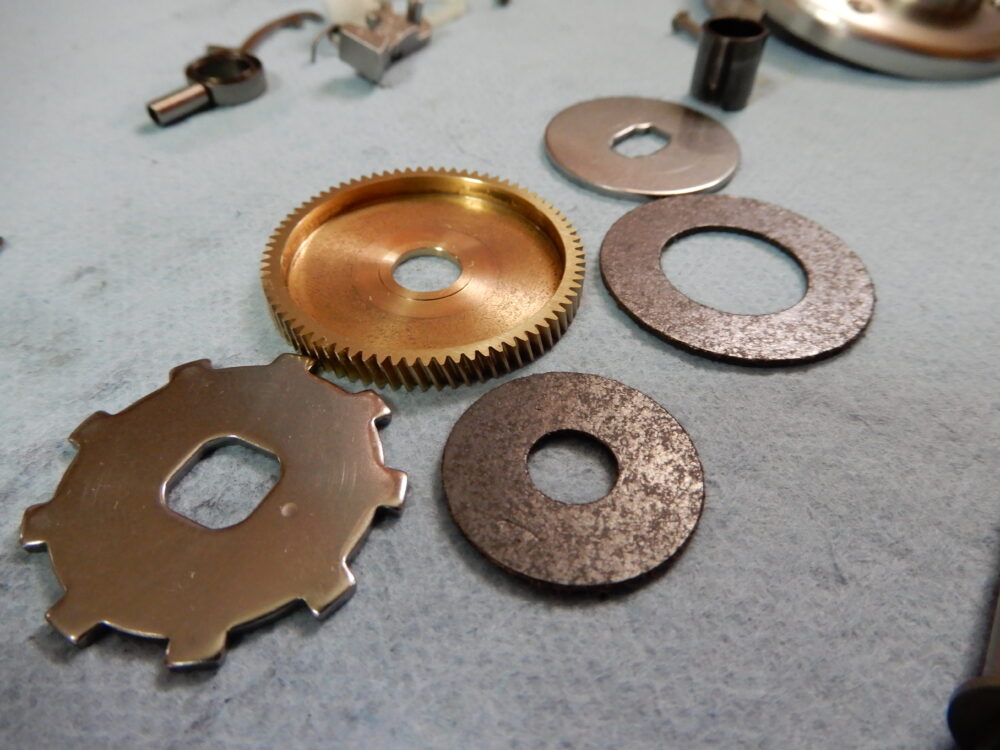

（参考）左画像00モデル200番、右画像04モデル100番です。

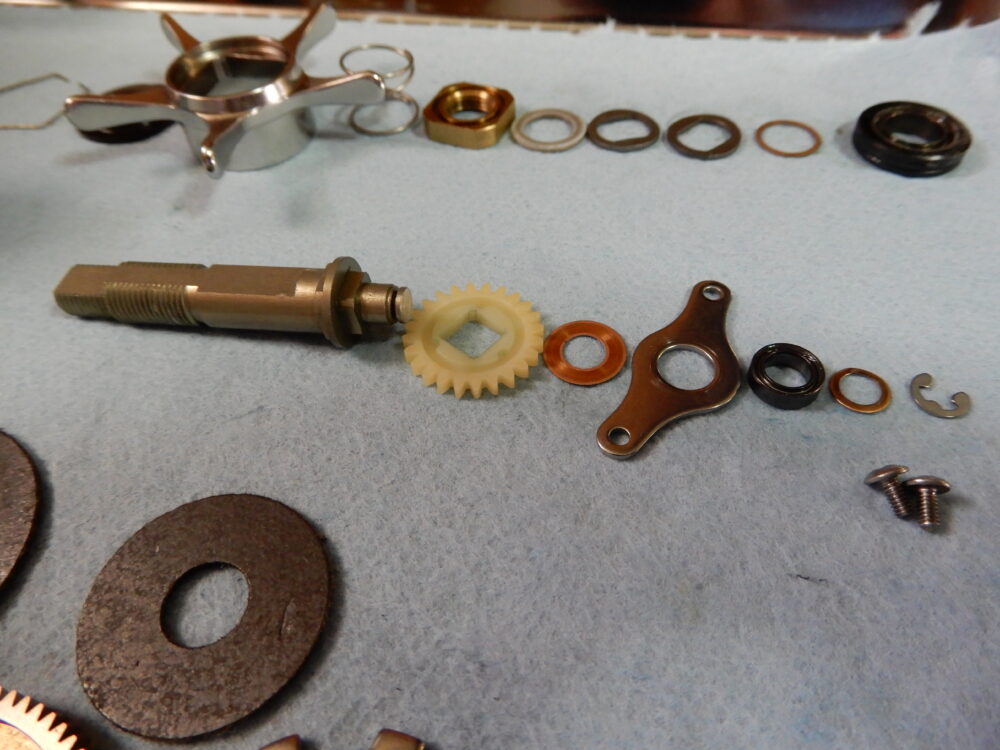

ドラグワッシャーの形状が違います。番手の違い？年式の違い？。
ここまで組み立てました。
そして

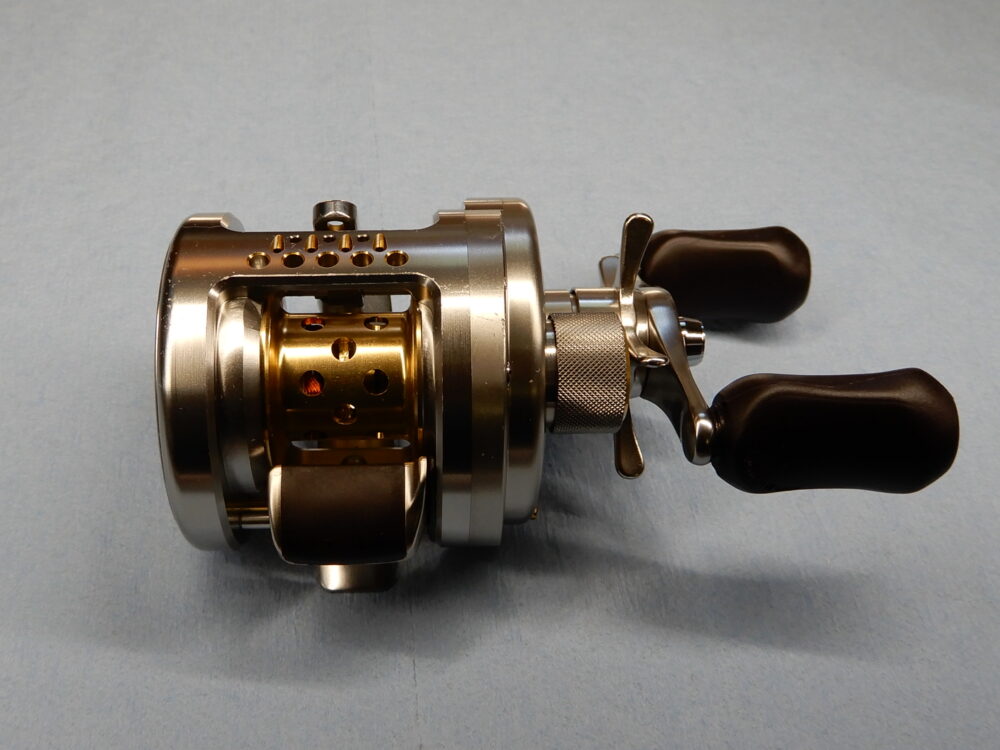

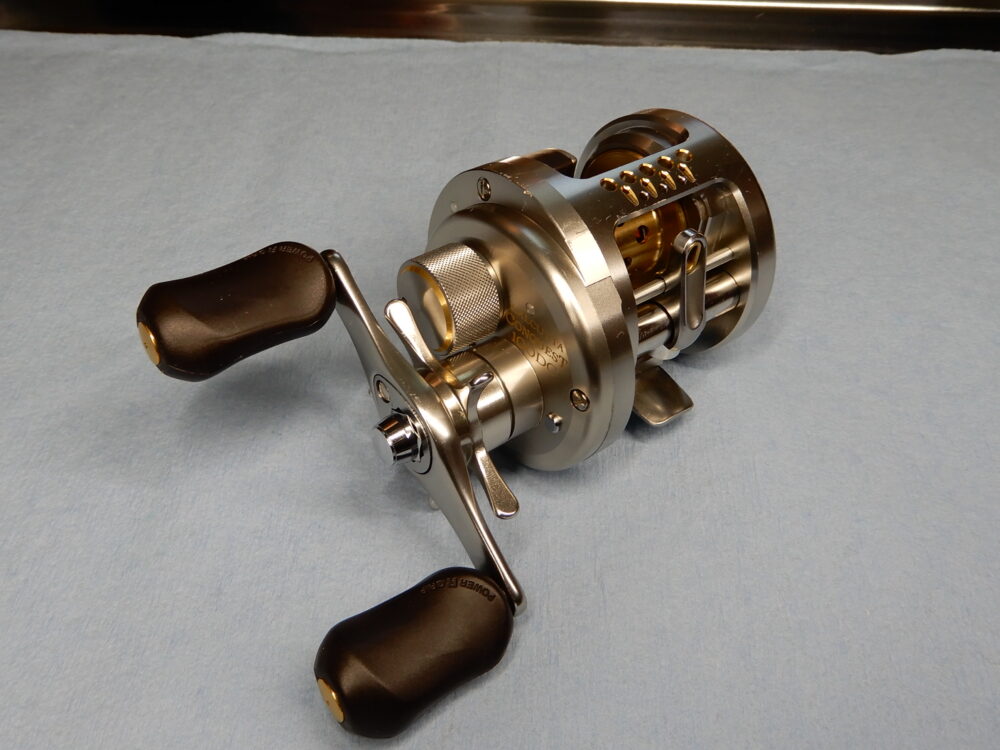

完成です。
前回の00モデルに続き、今回の04DCモデルもなかなか状態の良いモノでした。
DCユニット以外の構造は00モデルとほぼ同じ物でしたが、何しろ私にとって初めてのDCブレーキだったことと、このモデルからDCブレーキの歴史が始まったということで、なかなかワクワクさせてもらいました。
早く投げたい！！
（次回は09-11DCモデルを整備予定です）
