MITCHELL 300A
佐倉リール

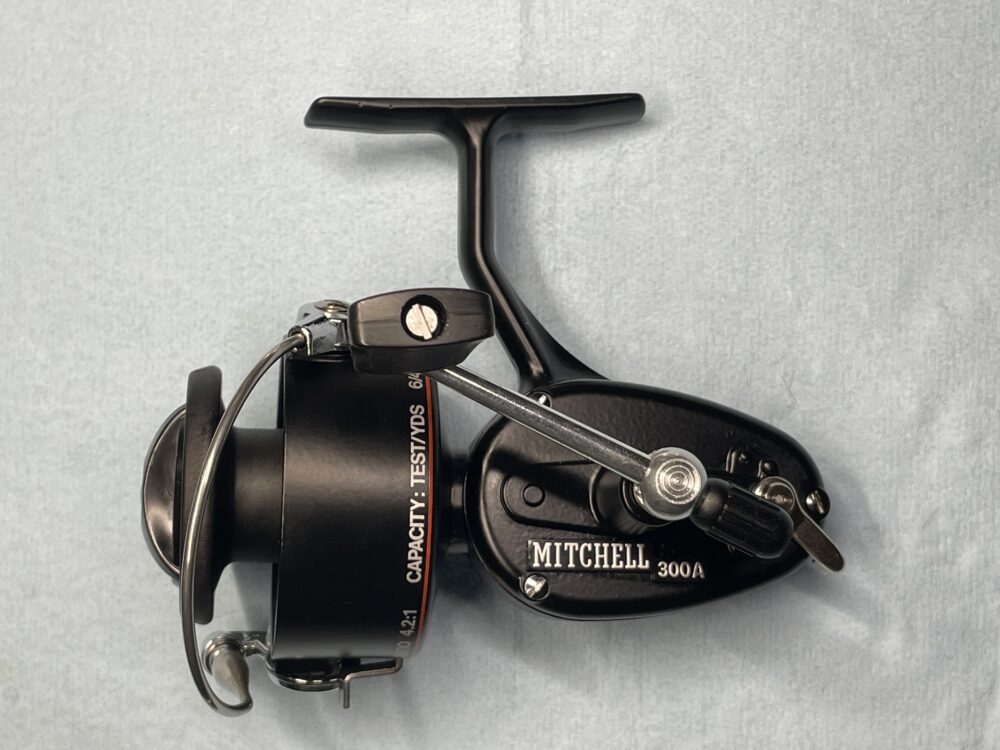

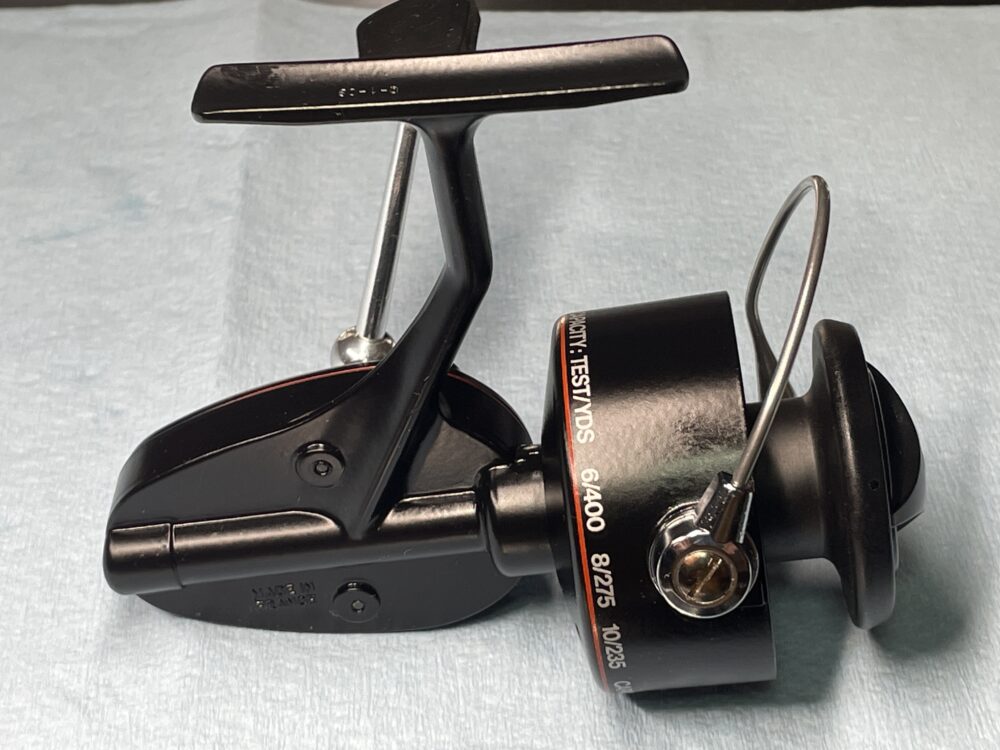

ミッチェル３００Aです。
巻きが重たい状態です。
ラインローラーが回りません。
その他異常ありません。

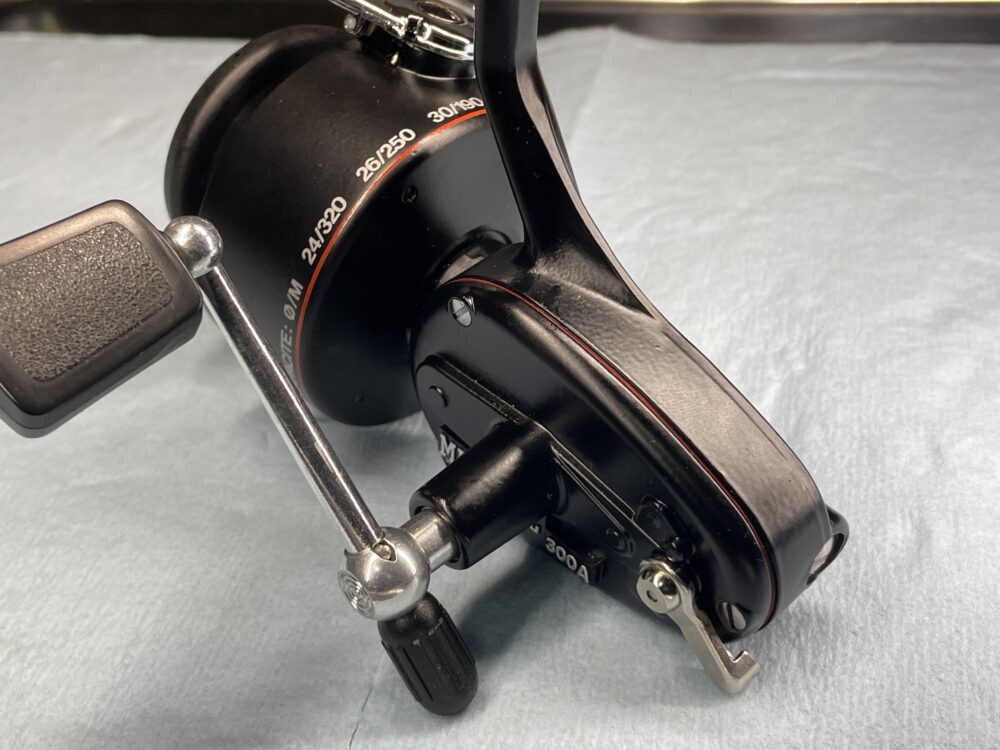

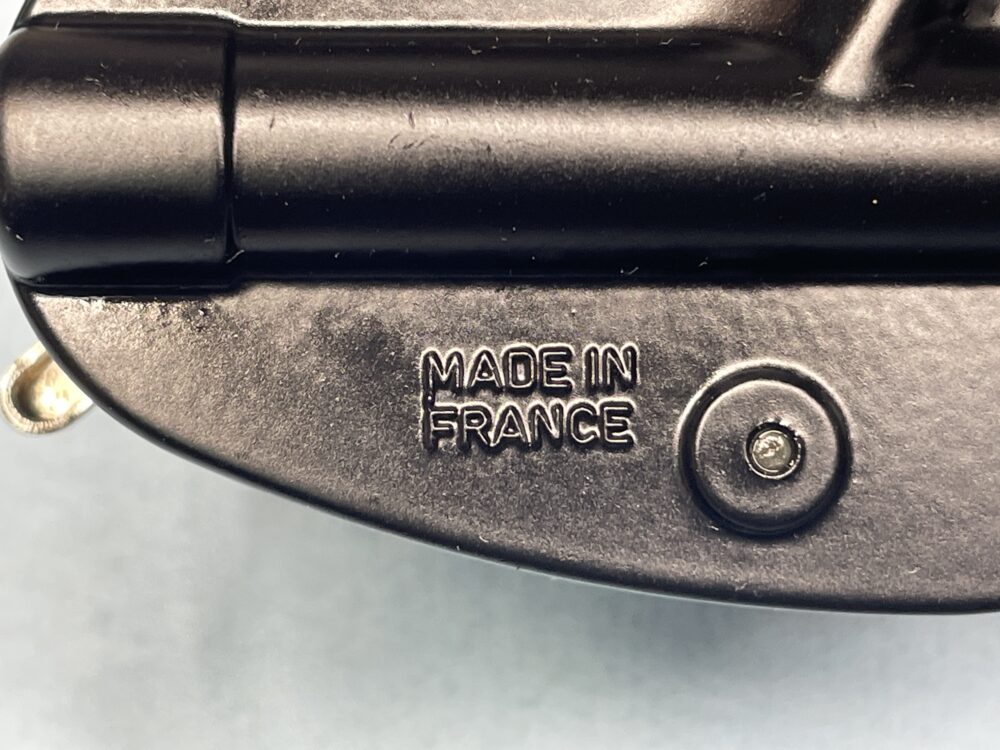

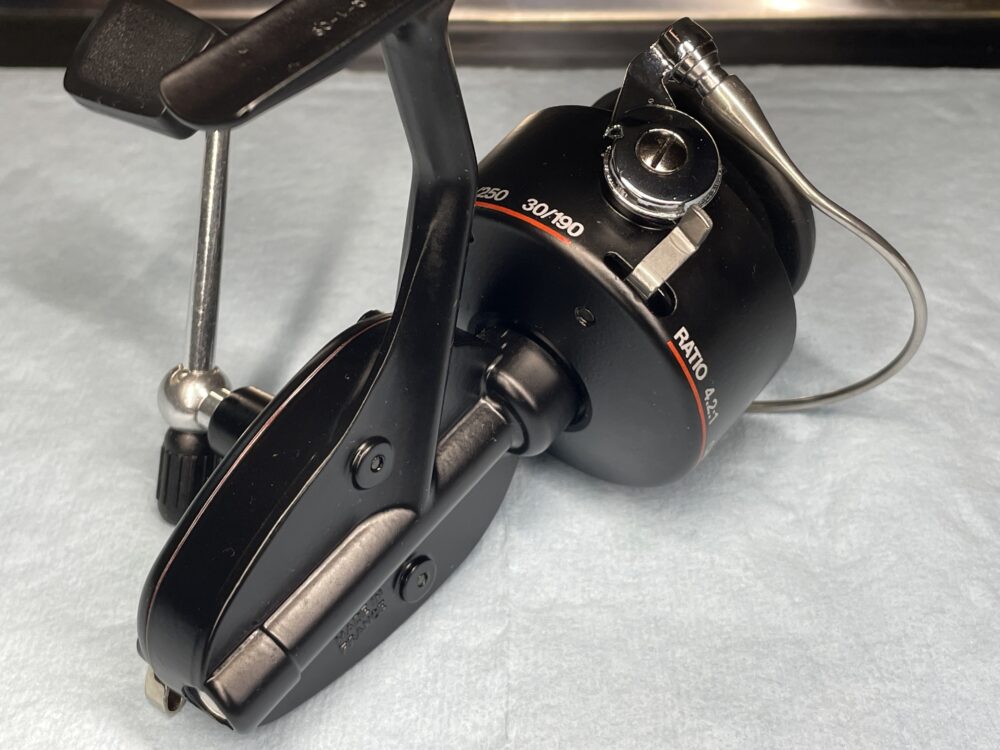

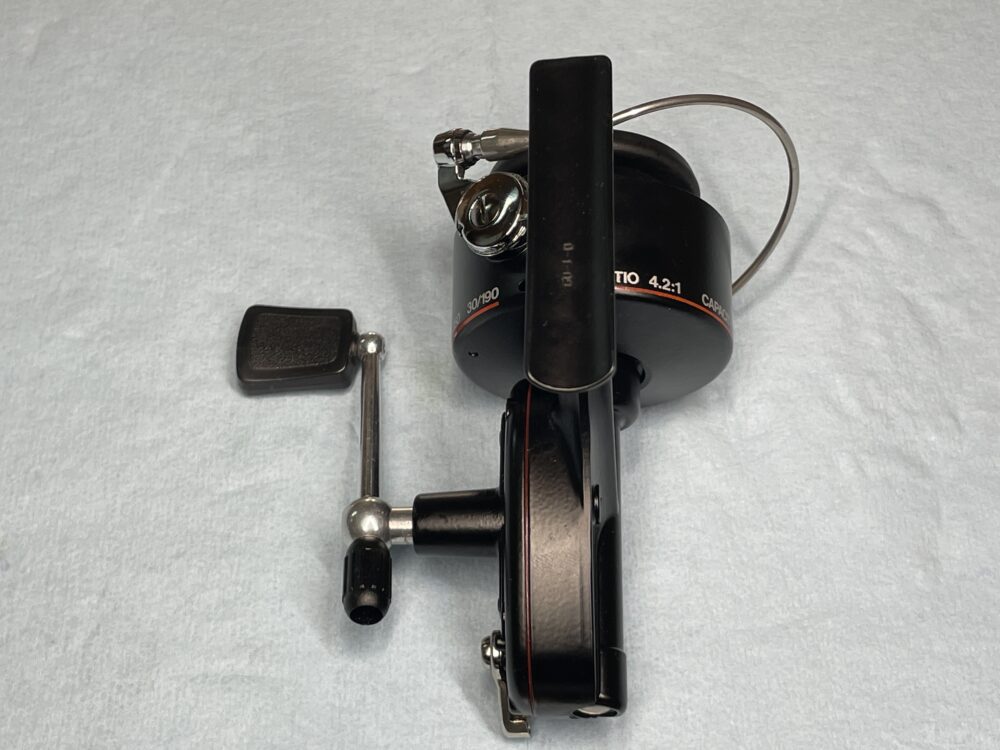

外観はかなり綺麗です♡

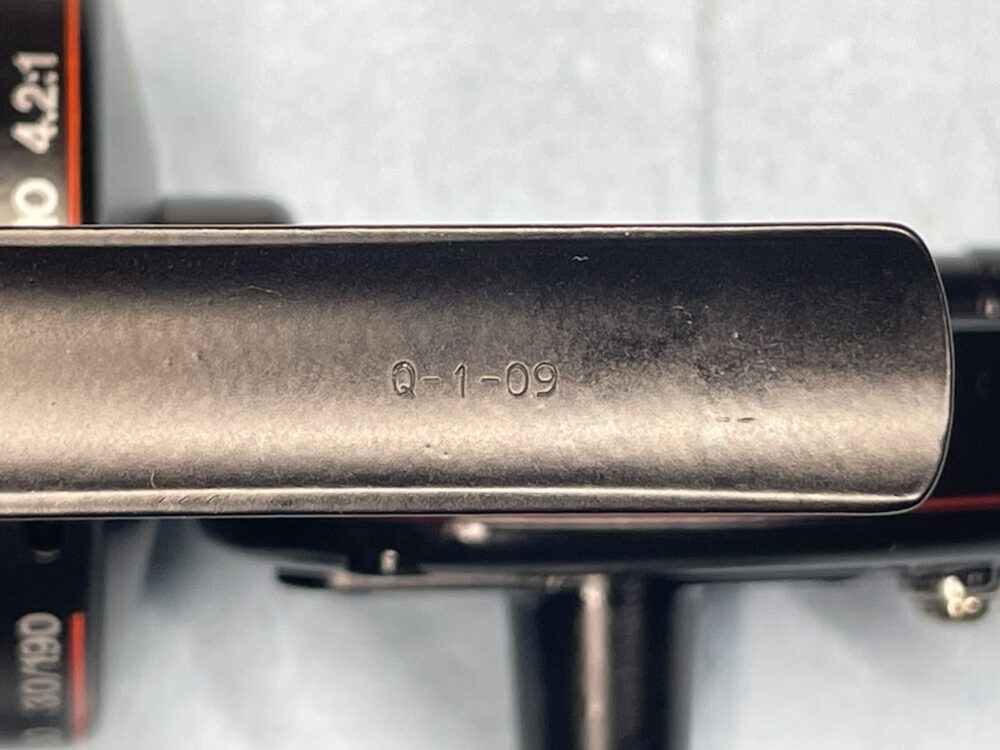

Foot No. Q-1-09
ミッチェルの場合、フットナンバーの表記方法は年式によって異なり、情報が読み取りにくいようです。
このリールは1980年頃の物のようです。

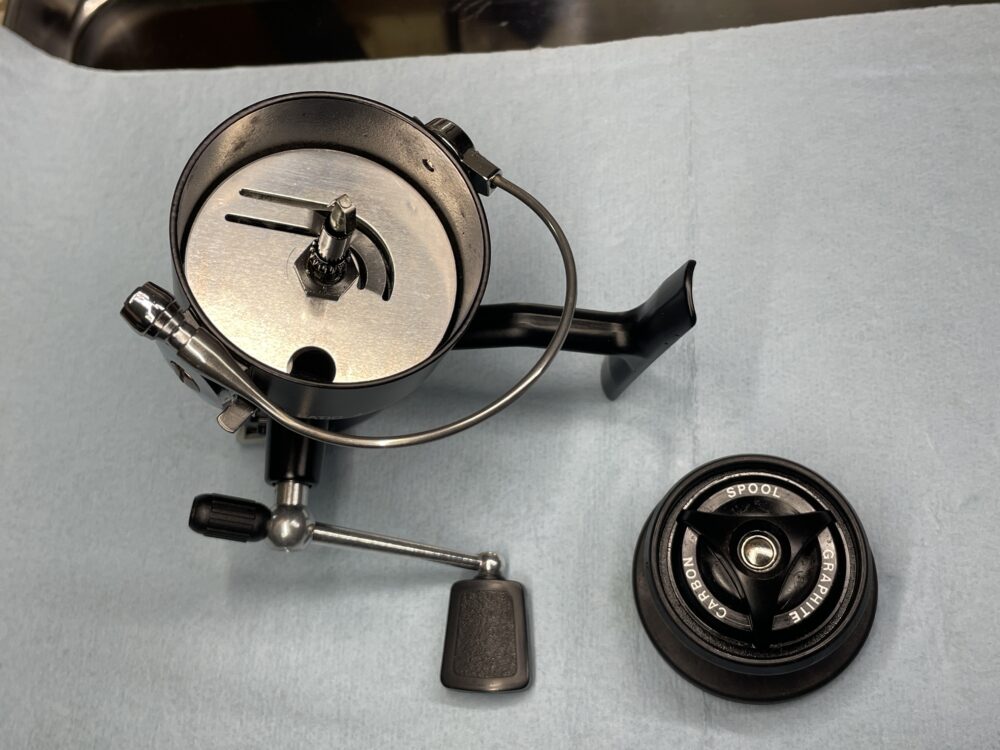

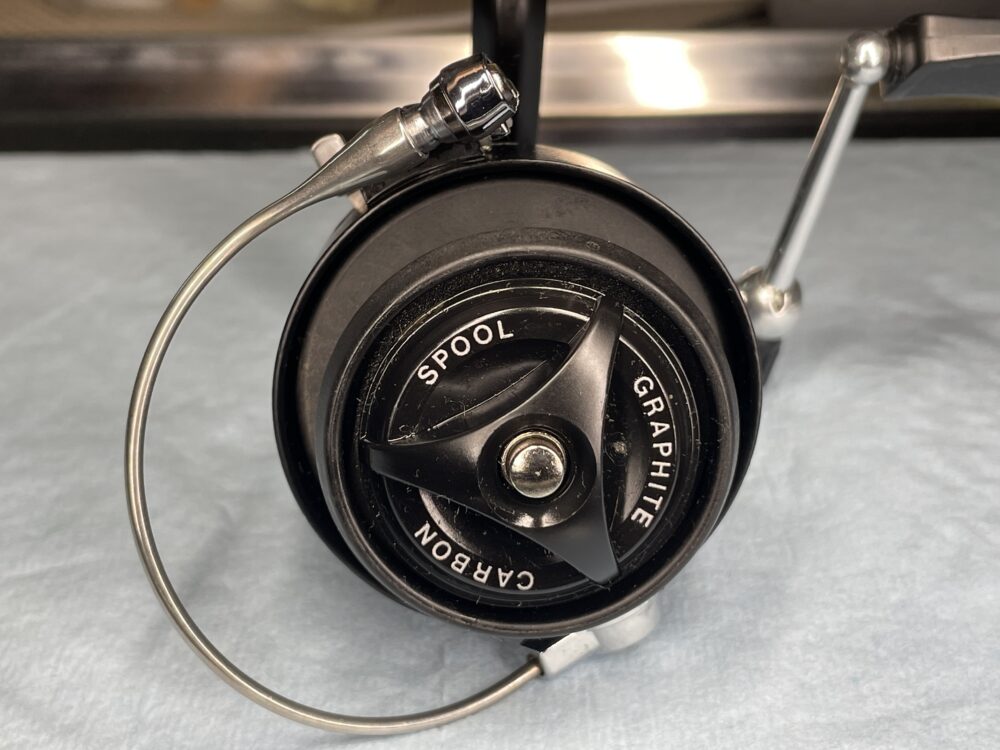

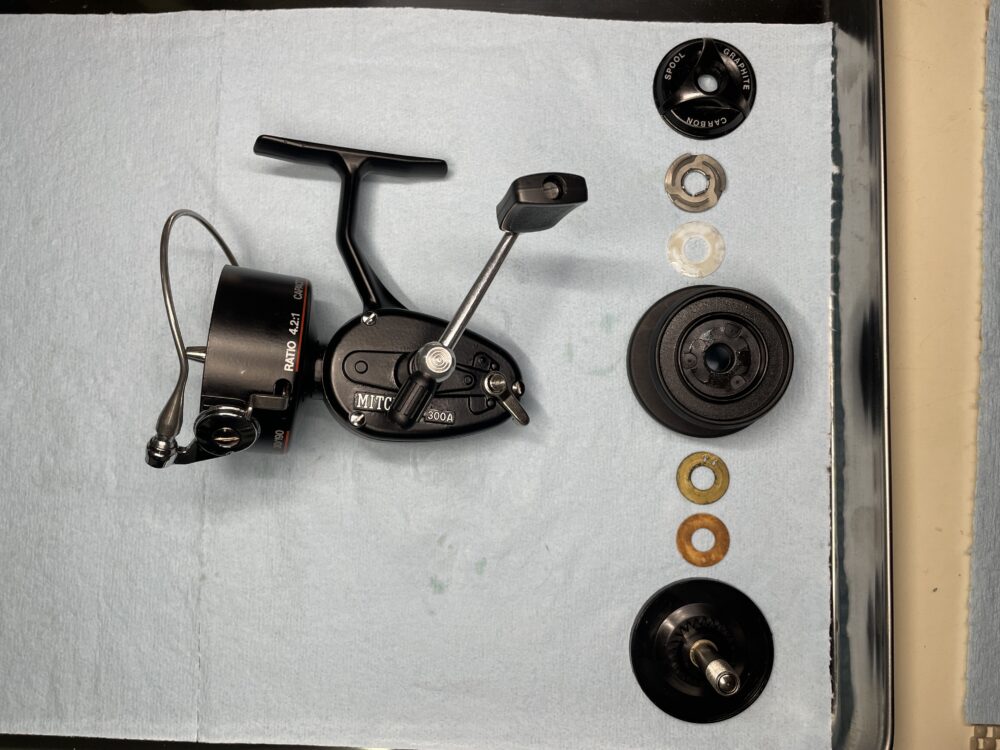

スプール分解

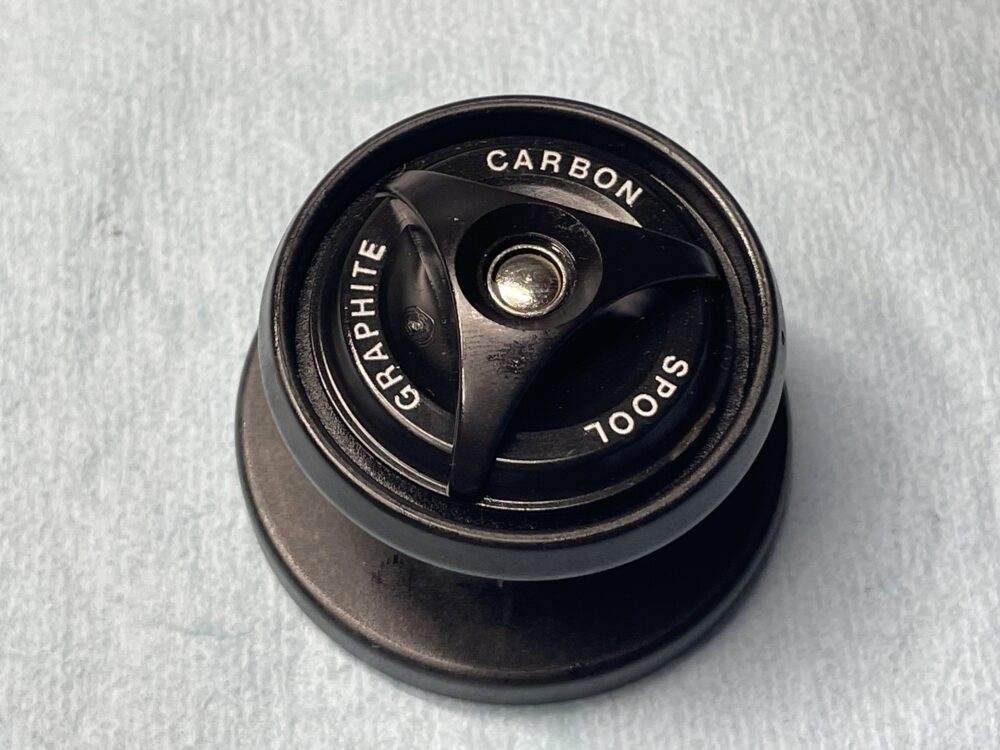

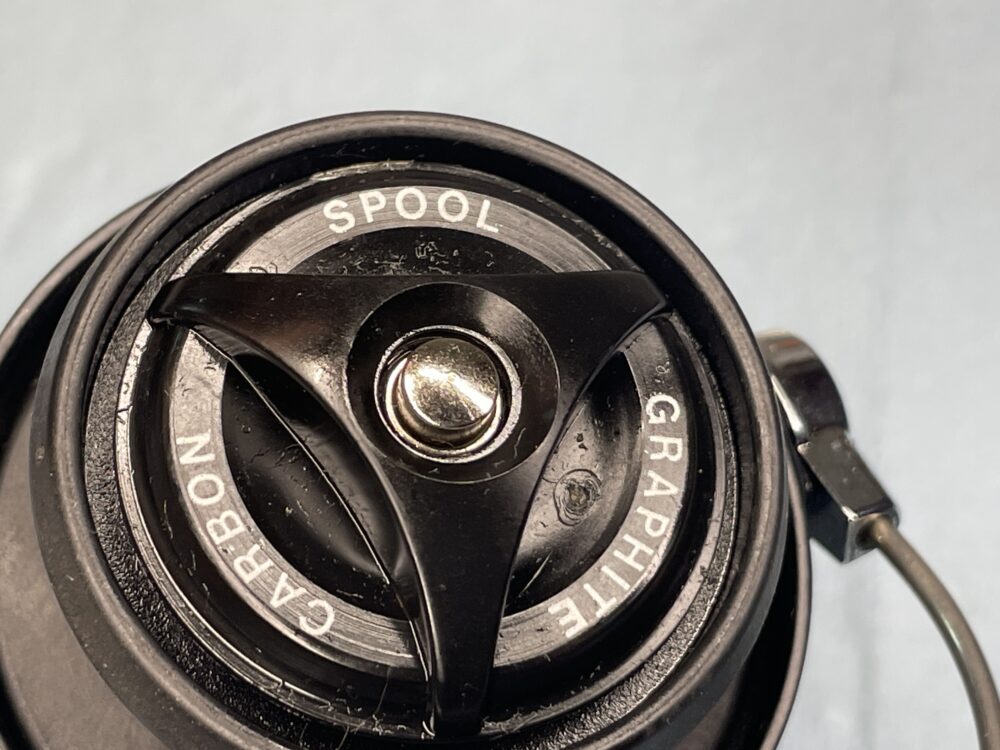

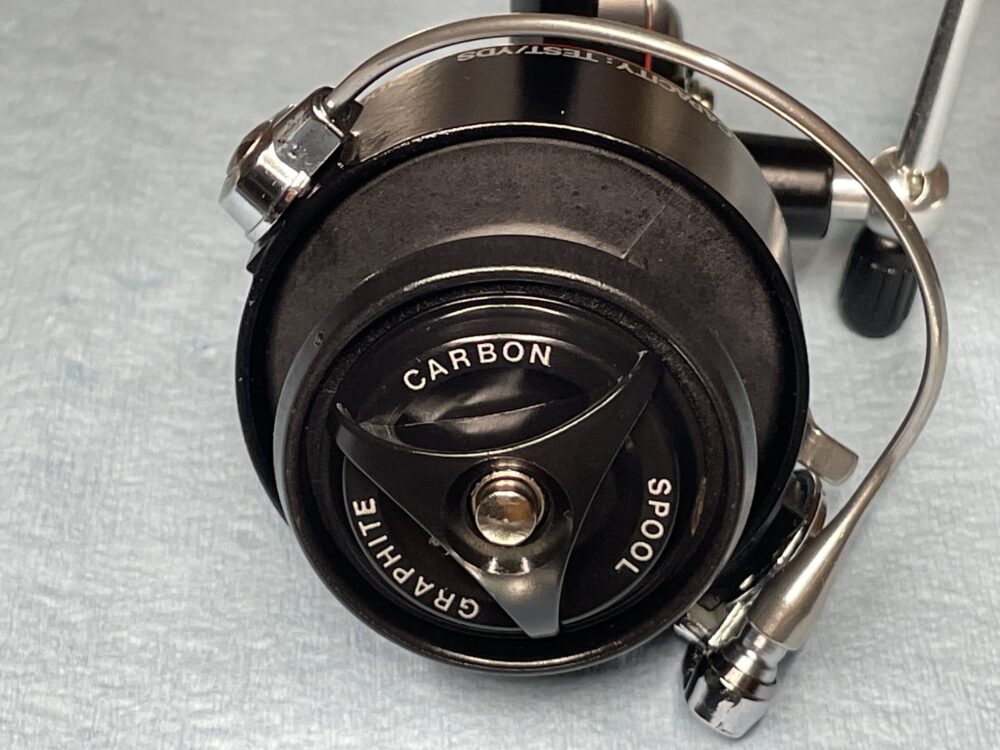

スプールの頭のポッチを押すことで、スプールを取り外すことができます。

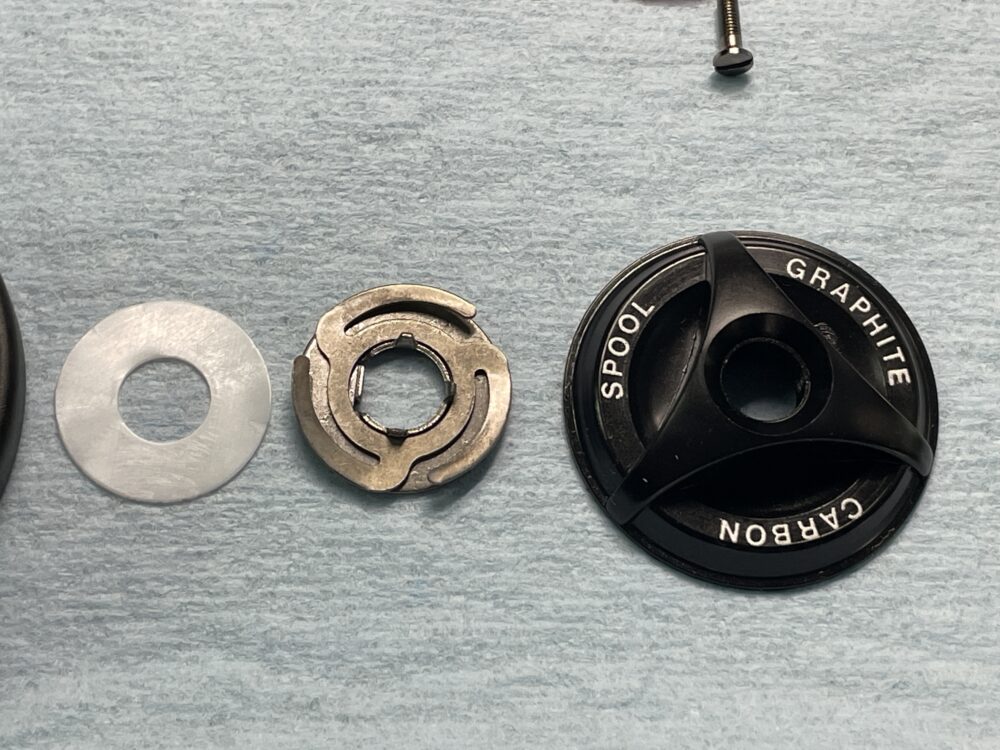

ドラグワッシャー等も良い状態です♡
本体部、ローター、分解

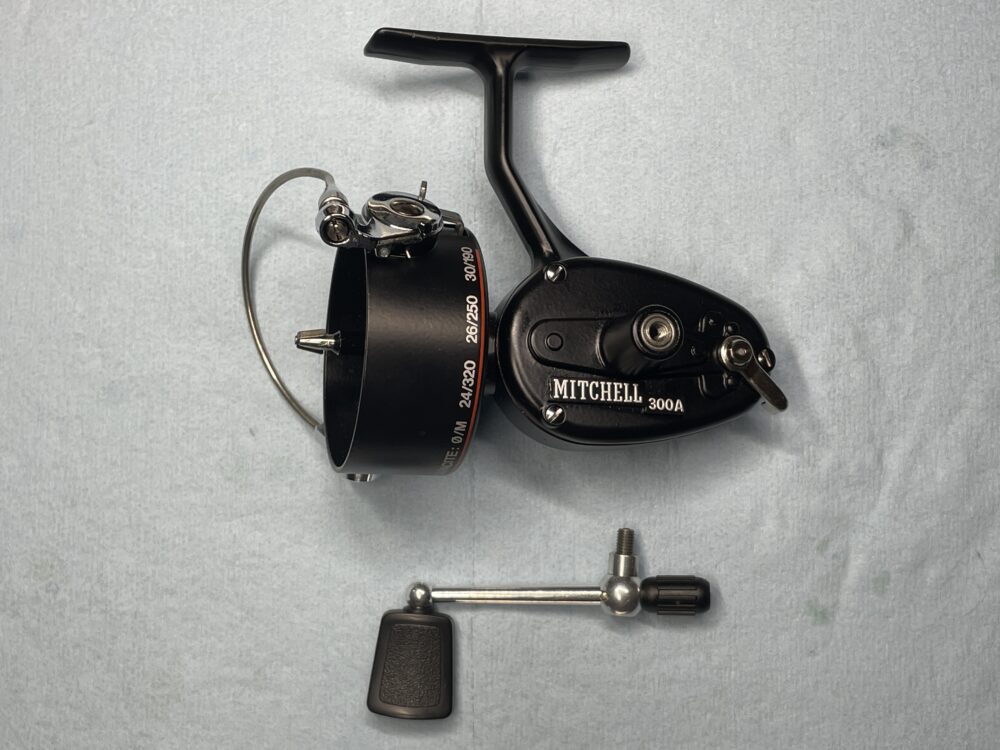

ハンドル取り外し。

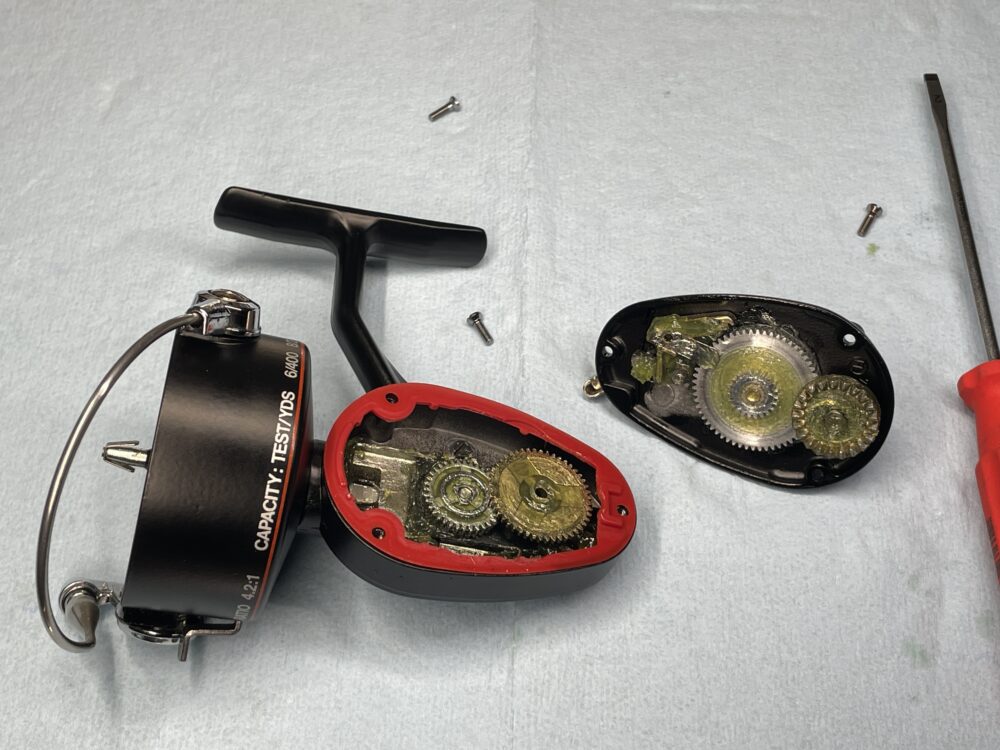

ボディーカバーオープンです。
！！極上品じゃないですか！？

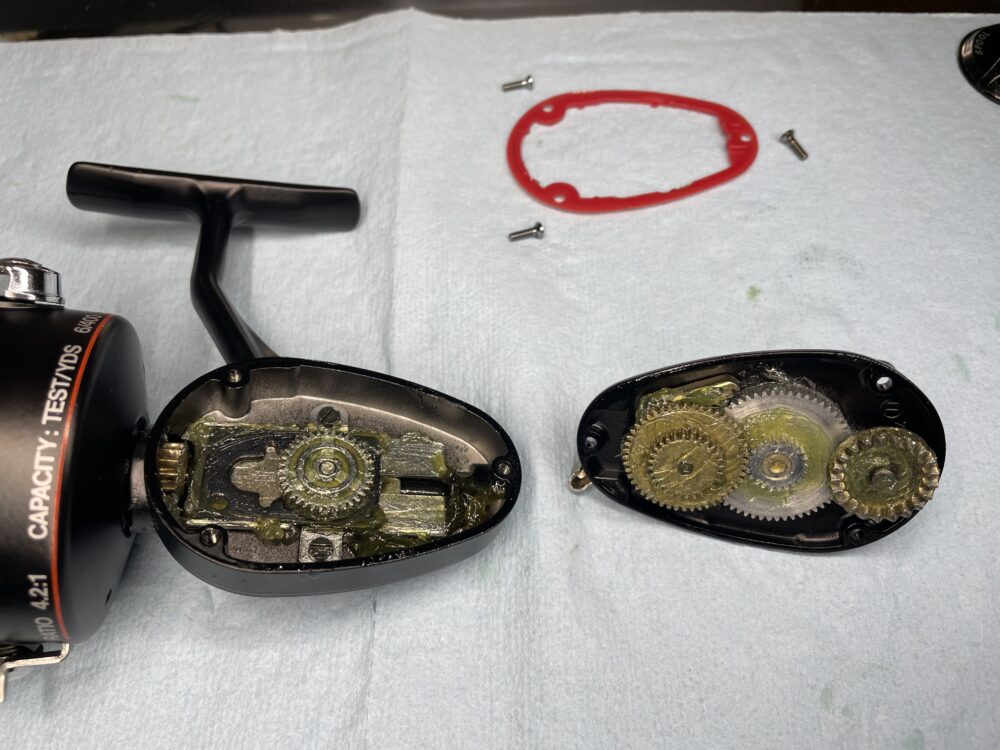

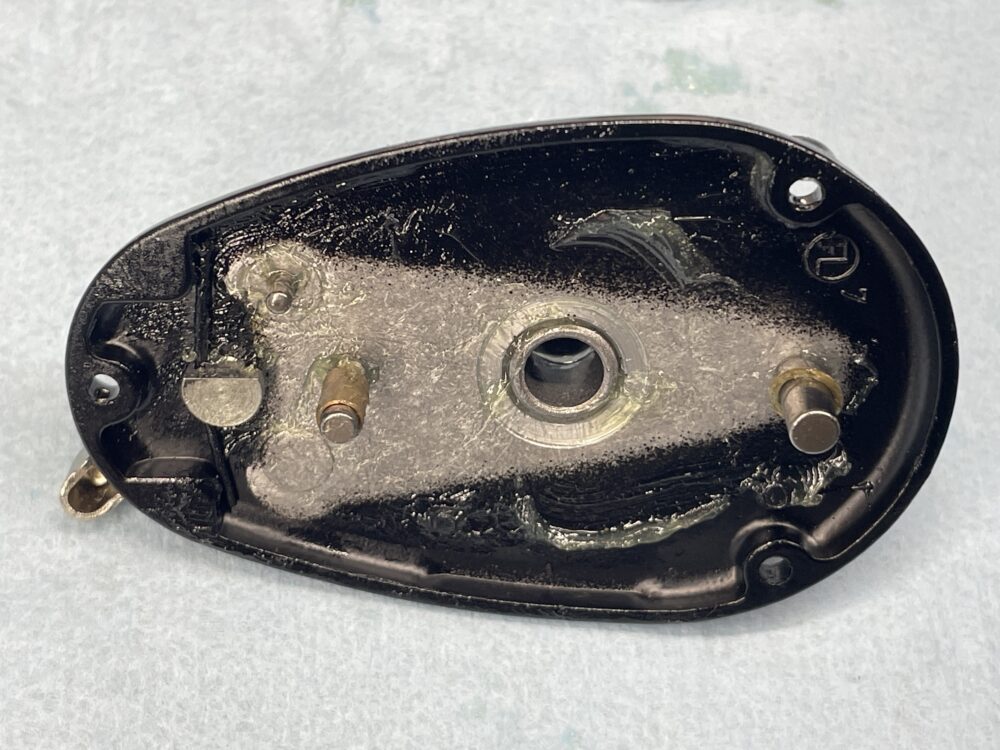

巻きの重さの原因はこのグリスかと思います。ベットベトです。

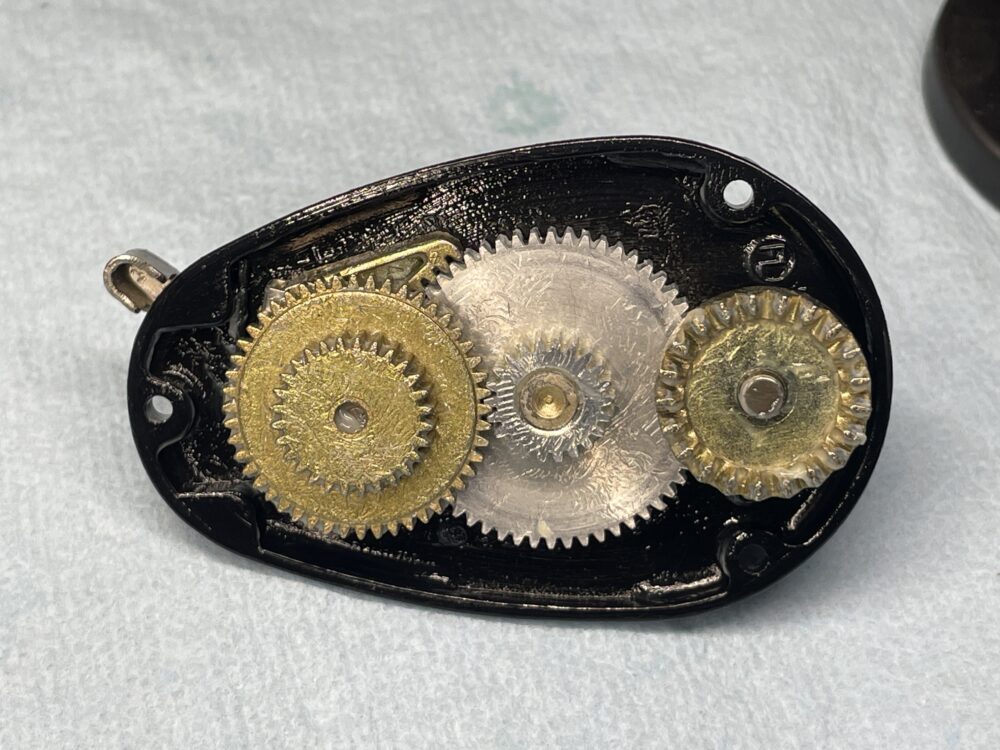

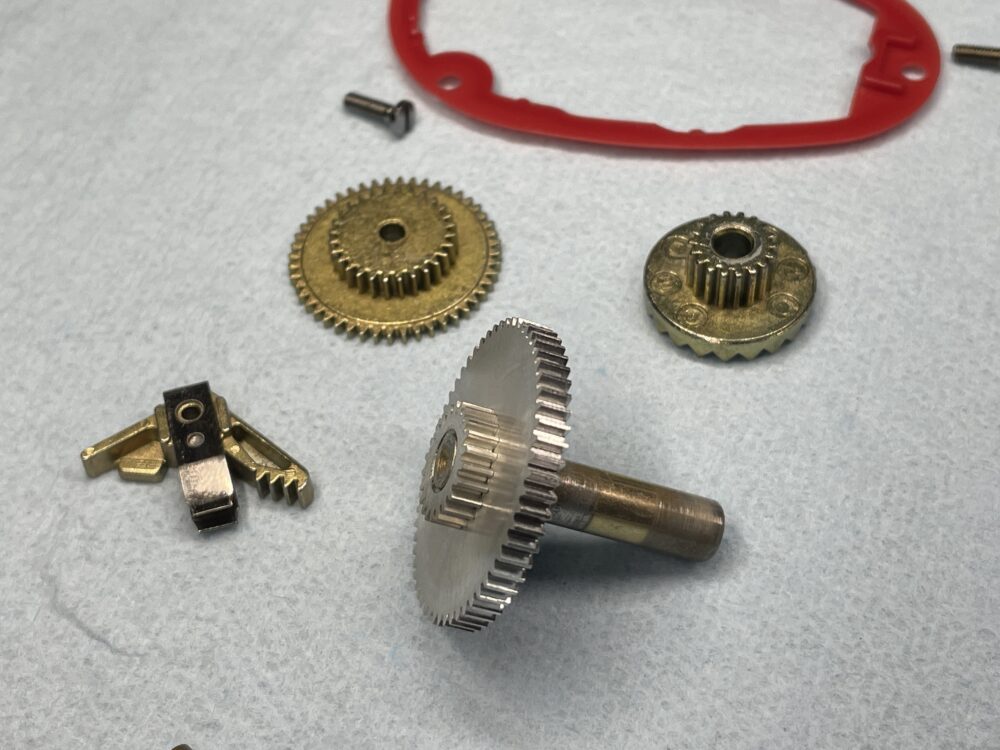

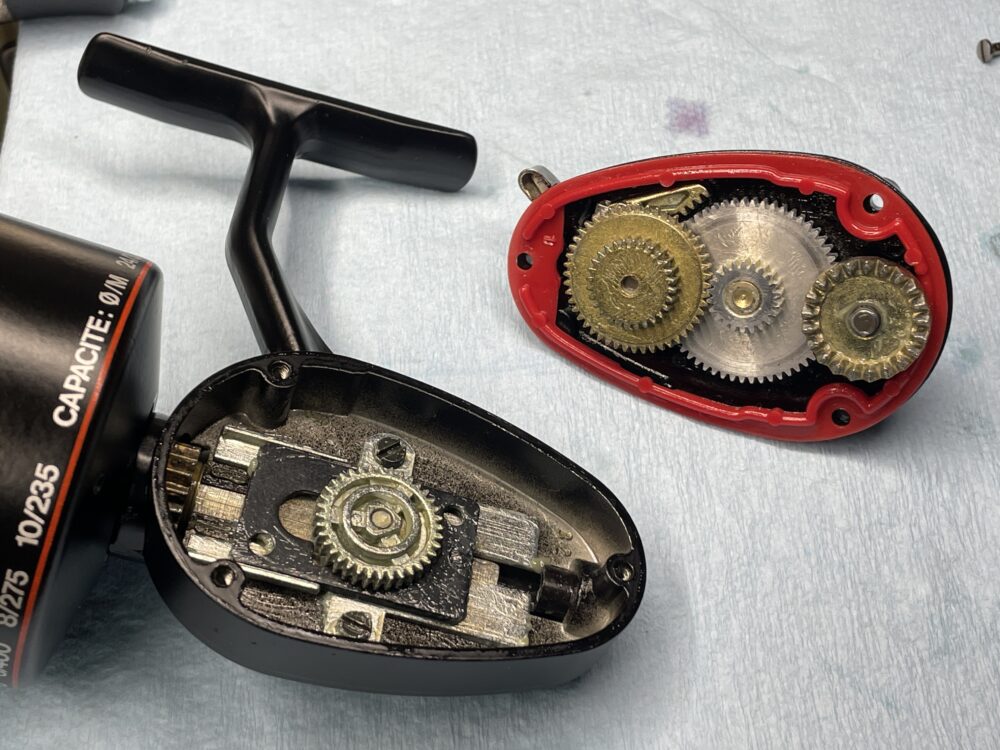

構造が分かりやすいように、ギアをカバー側にまとめました。

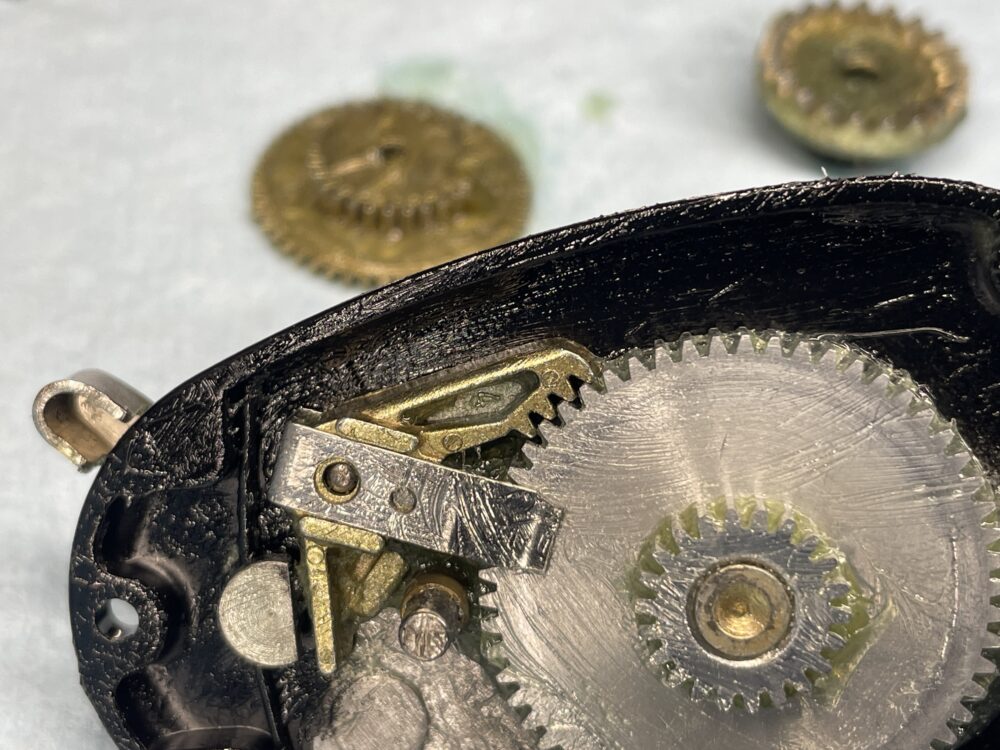

ゴツい逆転ストッパーですね！
ギアを痛めそうですが（苦笑）
（整備後の写真のようですが、整備前です！）

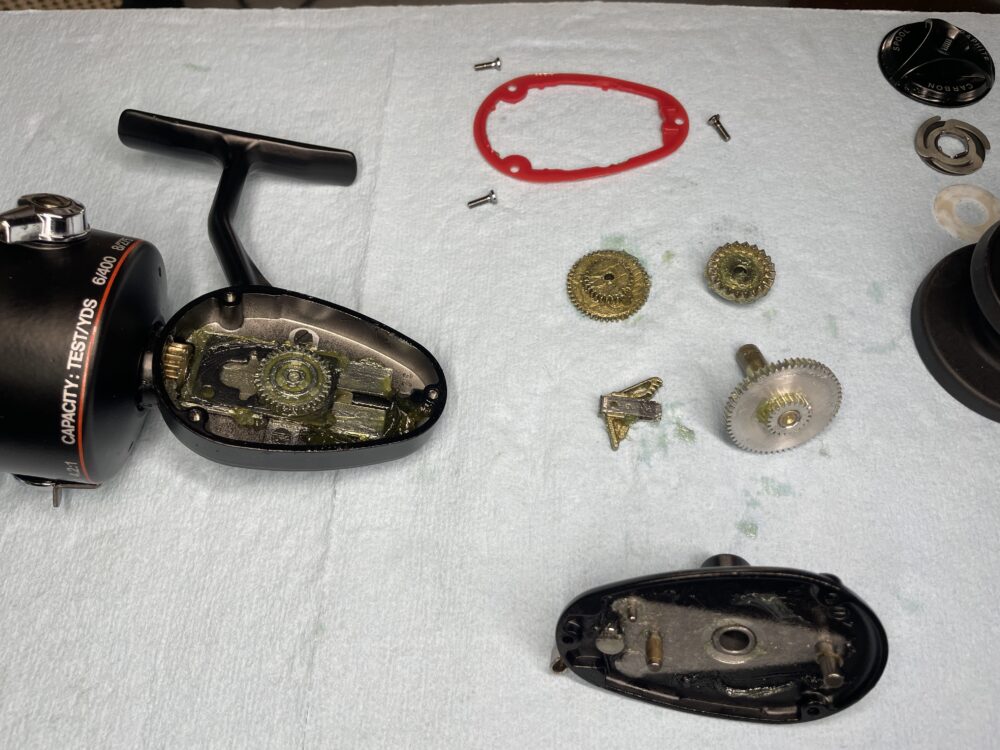

ギア取り外し。
カバー側に座金とカラーが残っています。
赤いものはゴムパッキンです。

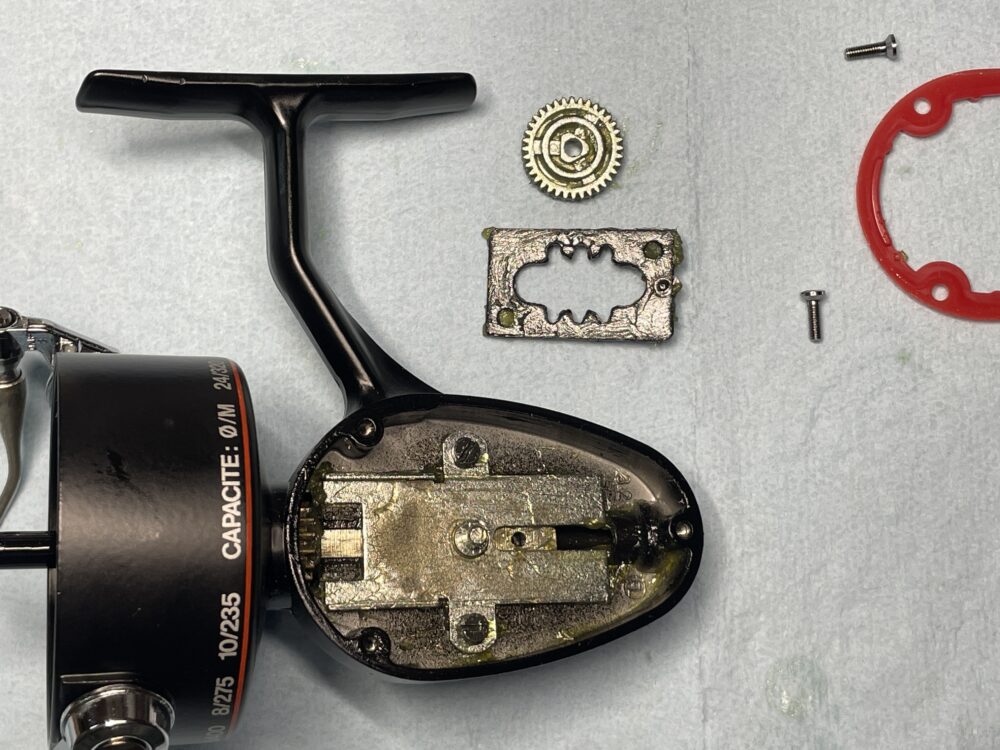

本体側の部品を取り外していきます。

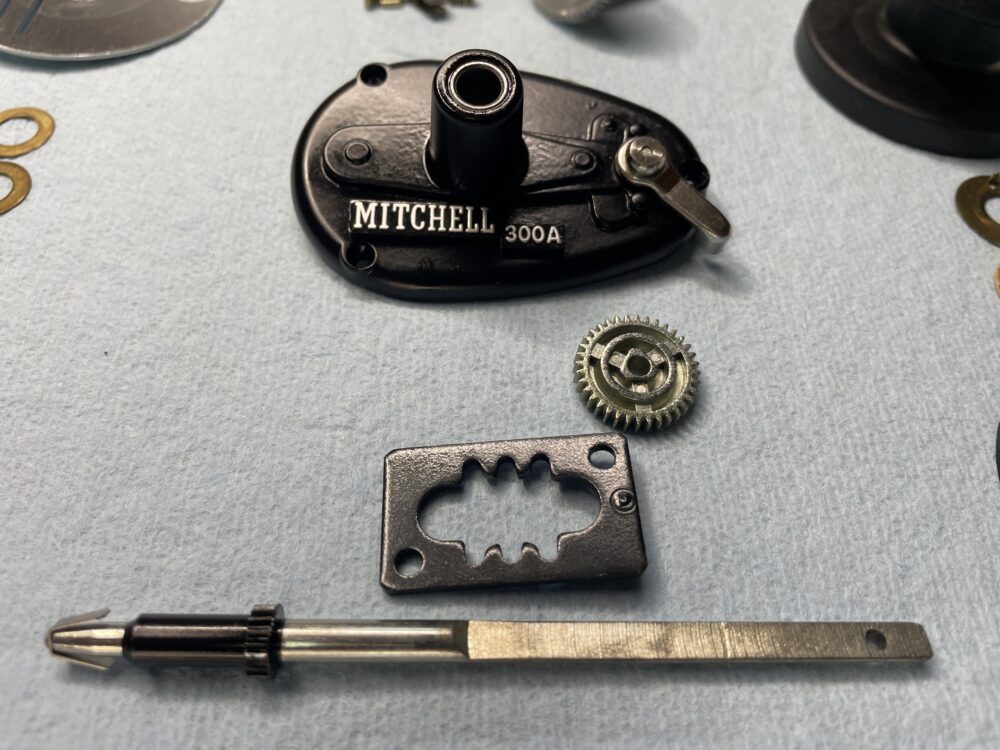

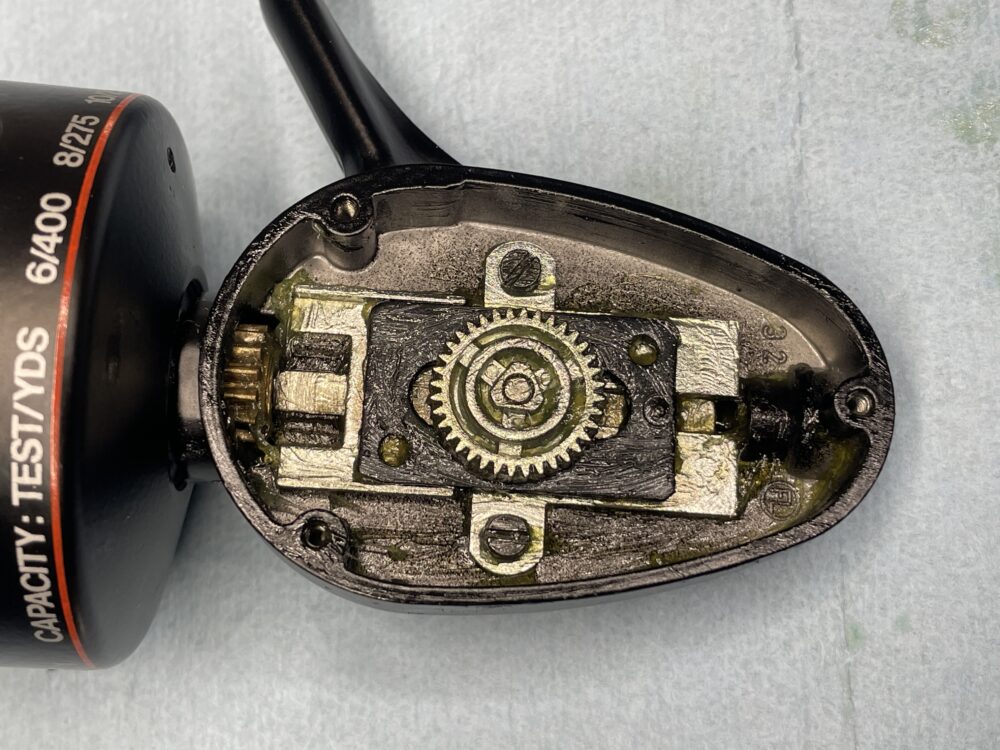

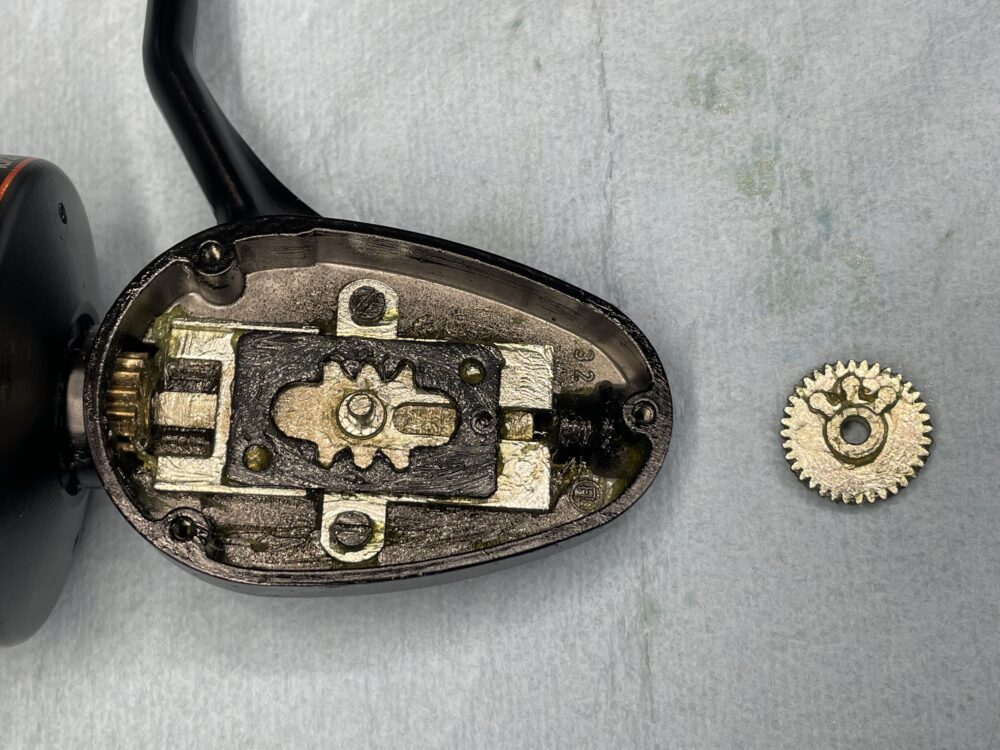

オシレート機構の部品です。
このカエルの手みたいなギア好きです♡

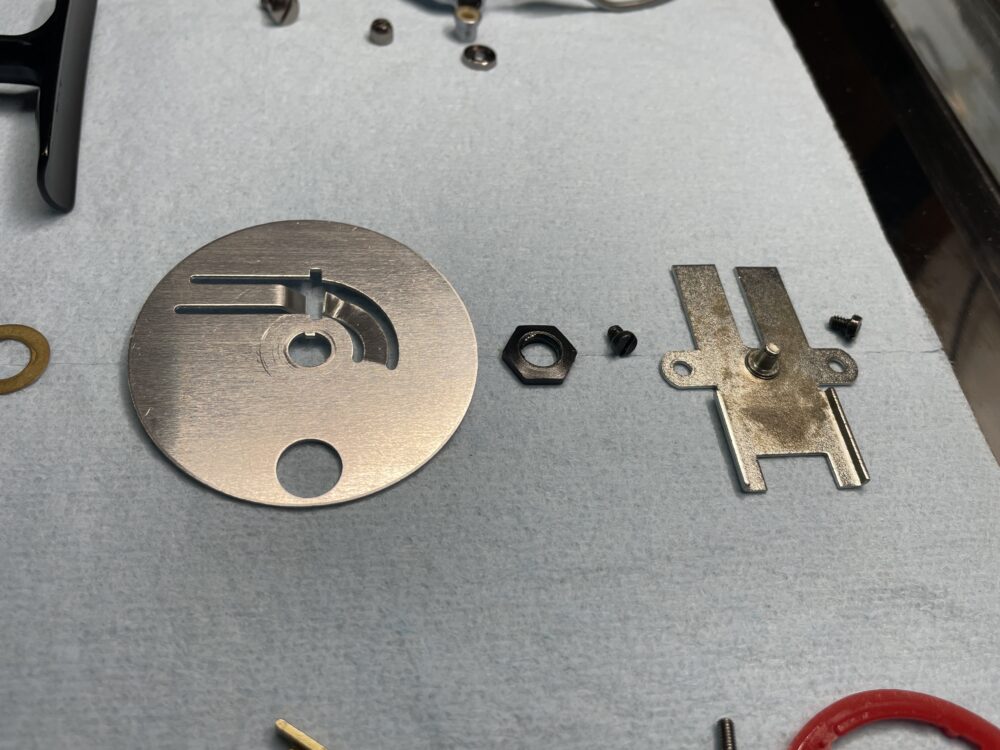

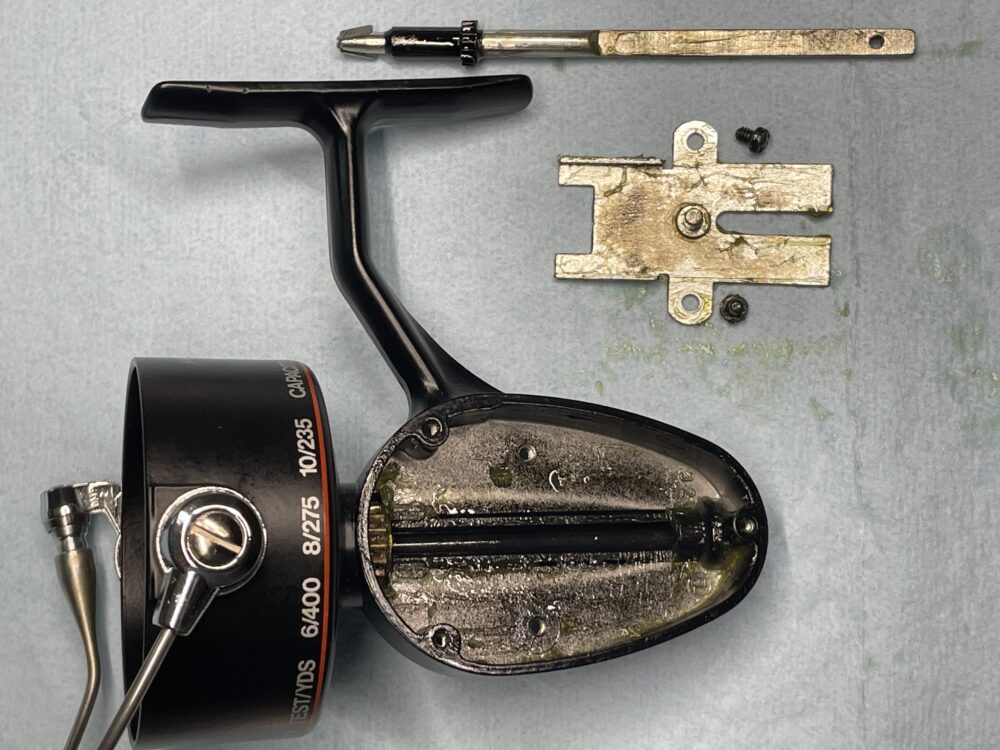

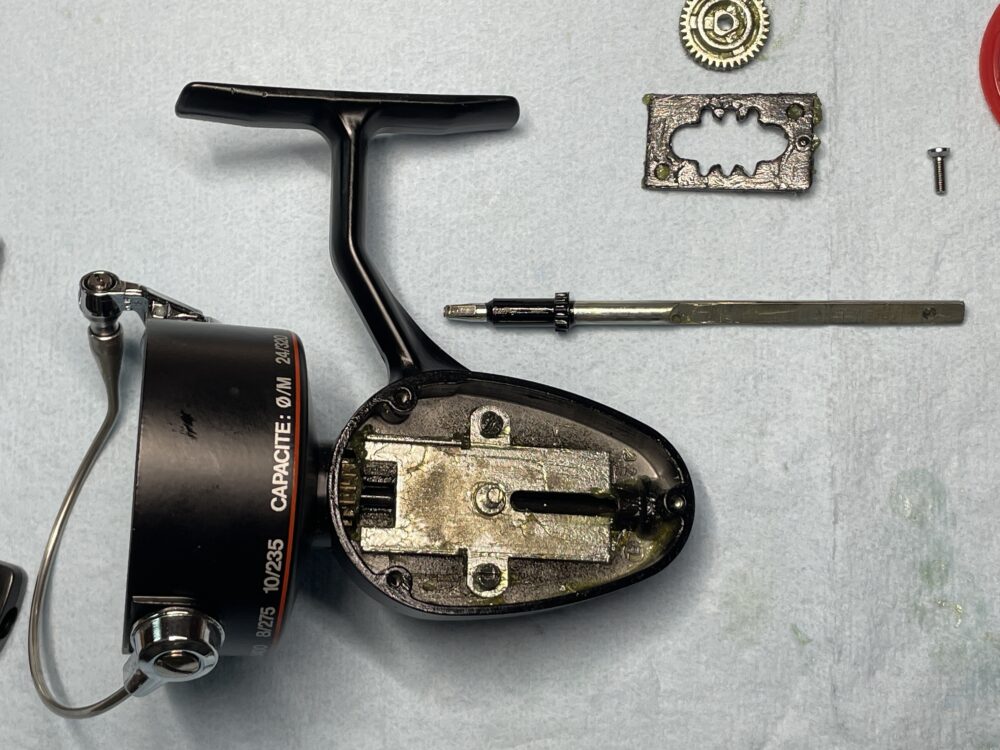

黒い板（オシレートプレート）を取り外して、メインシャフトを抜き出します。
オシレートプレートのガイドプレートを取り外します。
ローターを取り外します。

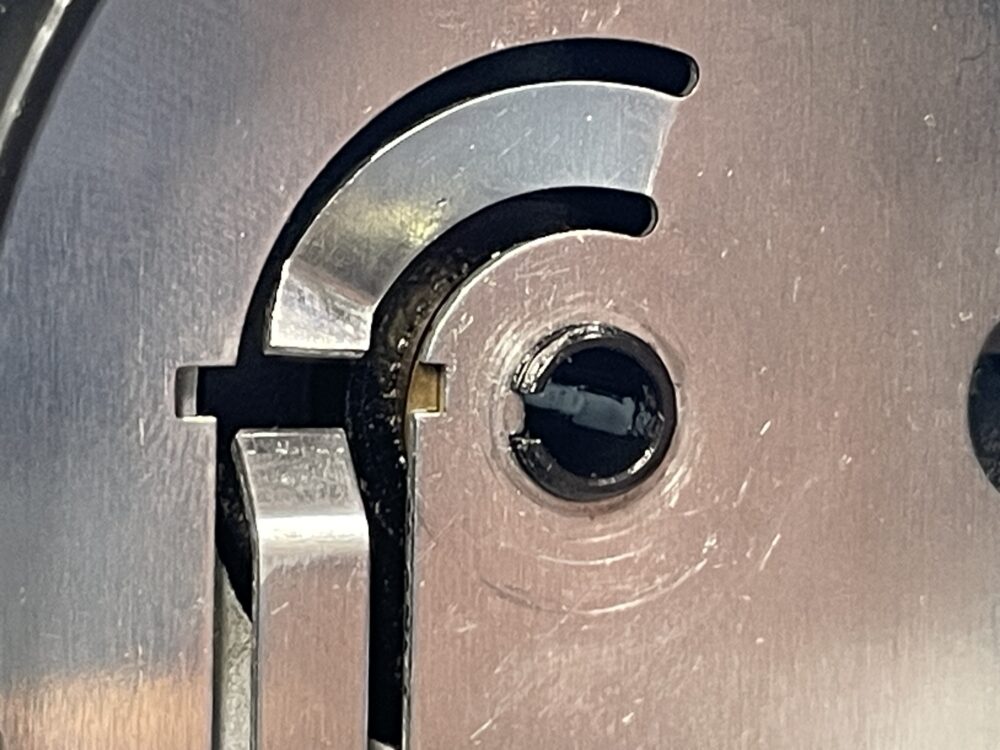

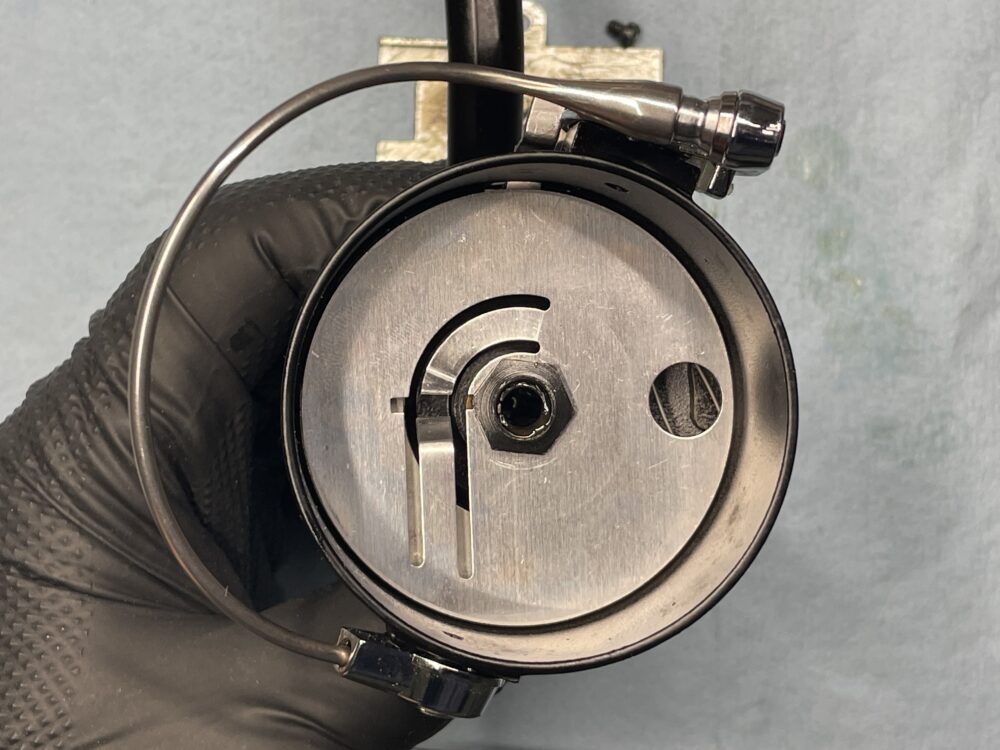

右画像はローターナットを取り外したところです。位置決めされています。

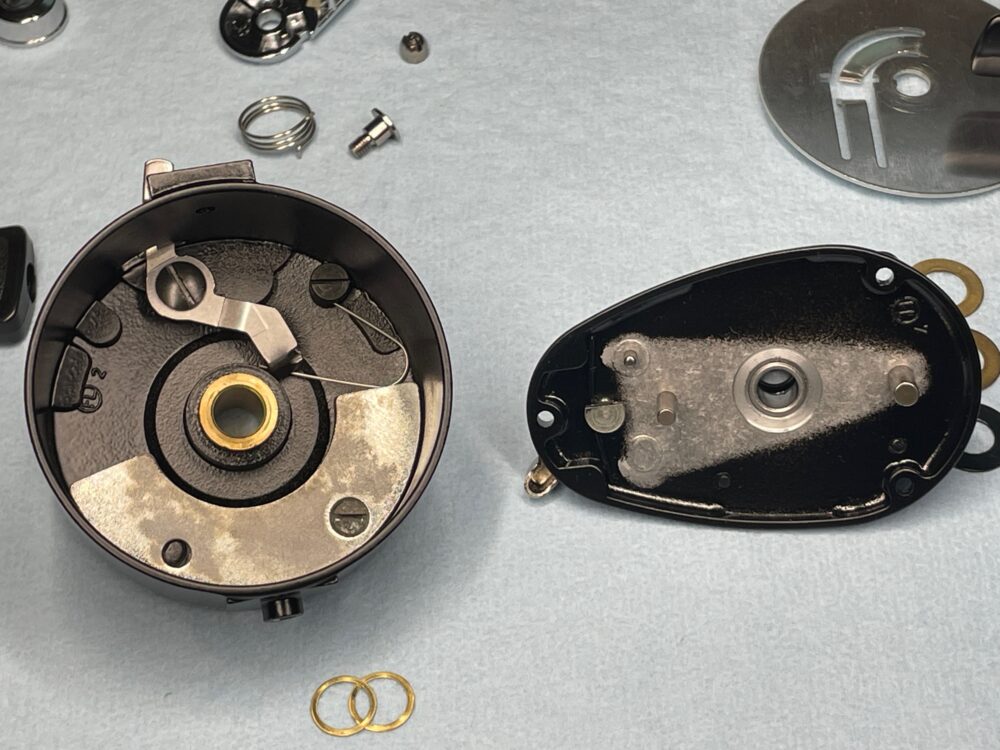

現在、この状態です。

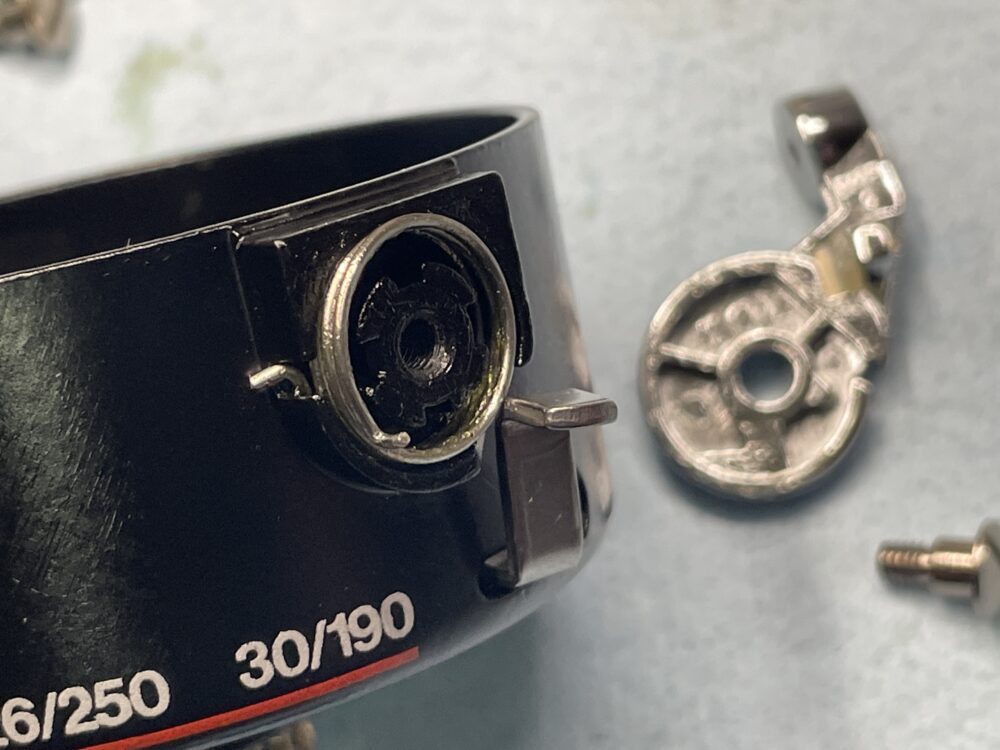

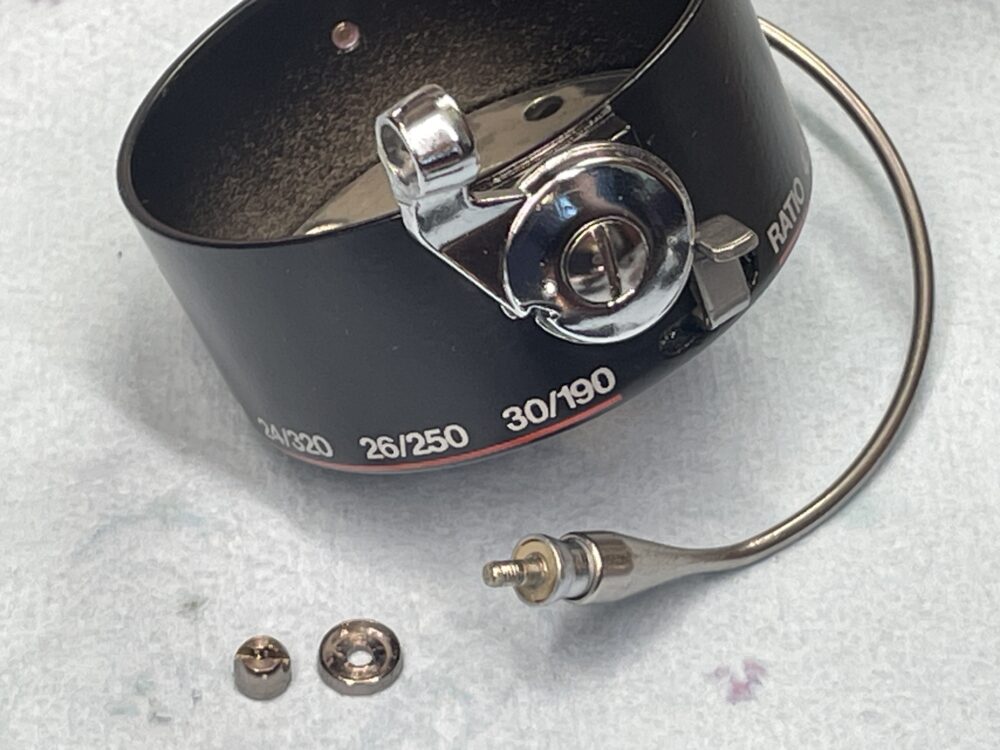

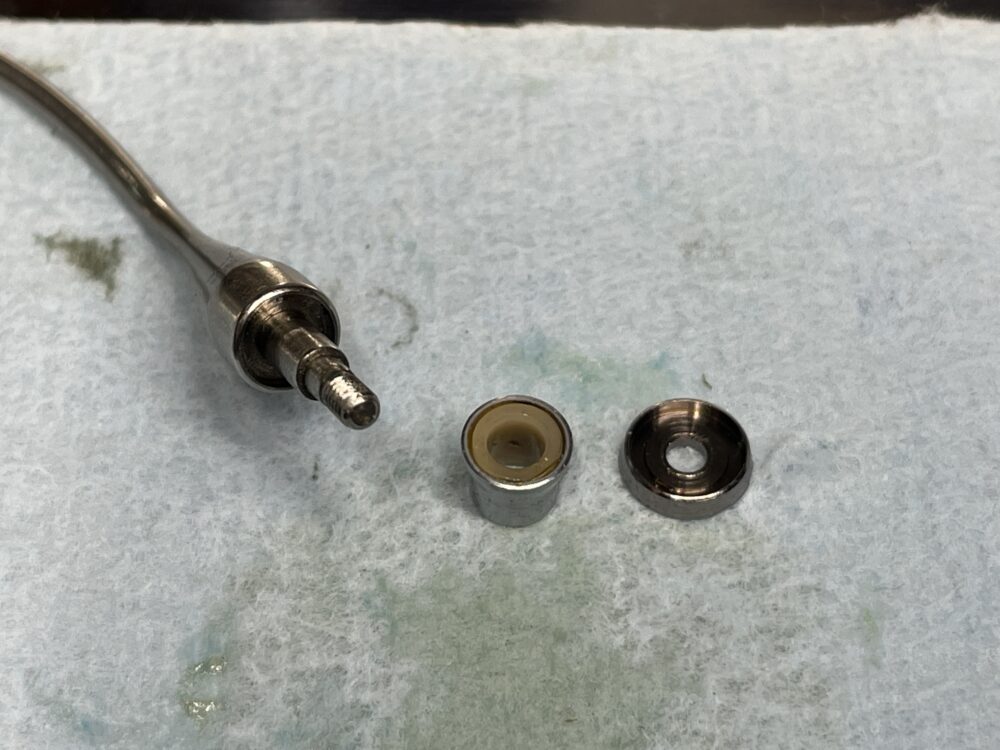

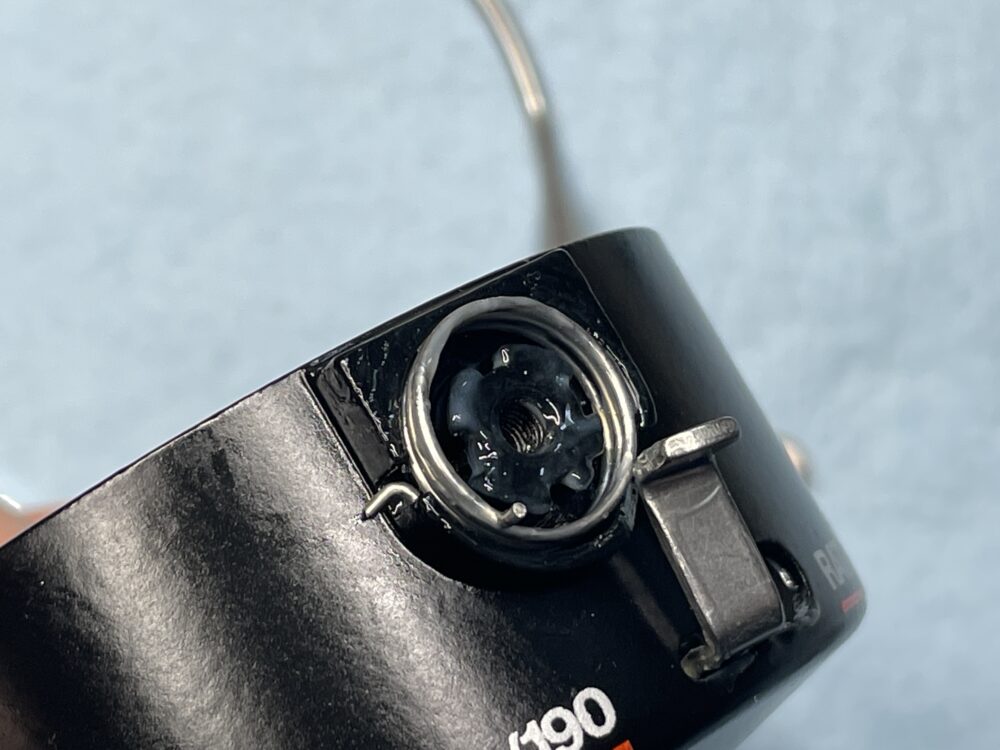

ラインローラーにはプラスチックのインナーが入っています。
ラインローラーは軽い固着状態でした。部品洗浄とグリスアップで良くなりそうです。
バネは全くへたった感じがありません！

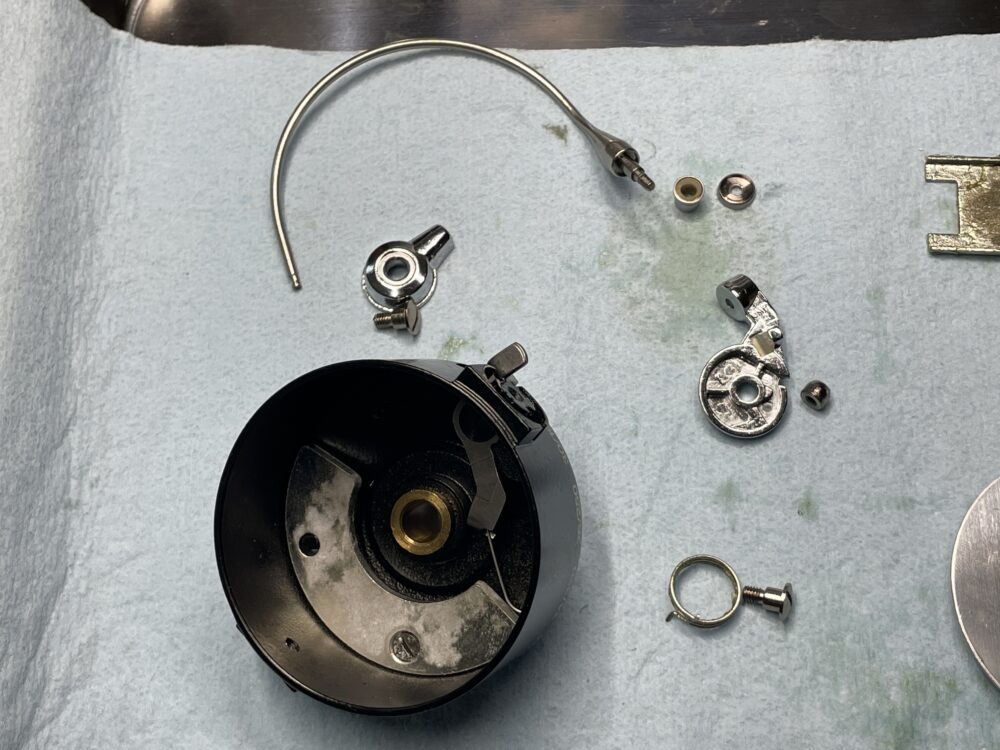

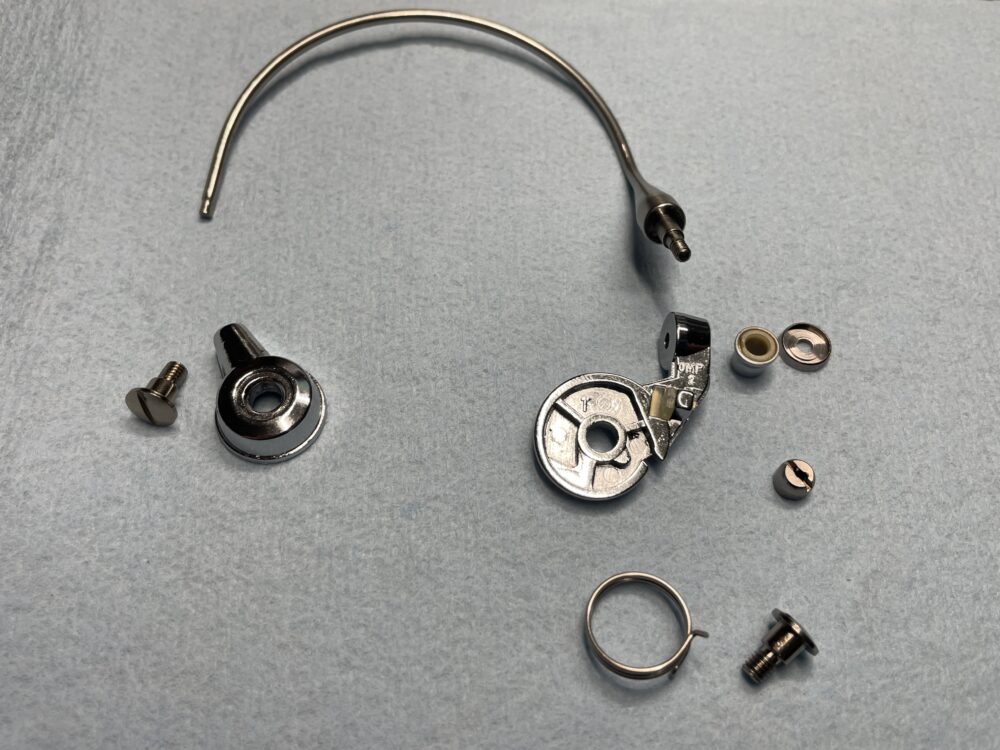

ローター分解完了です。

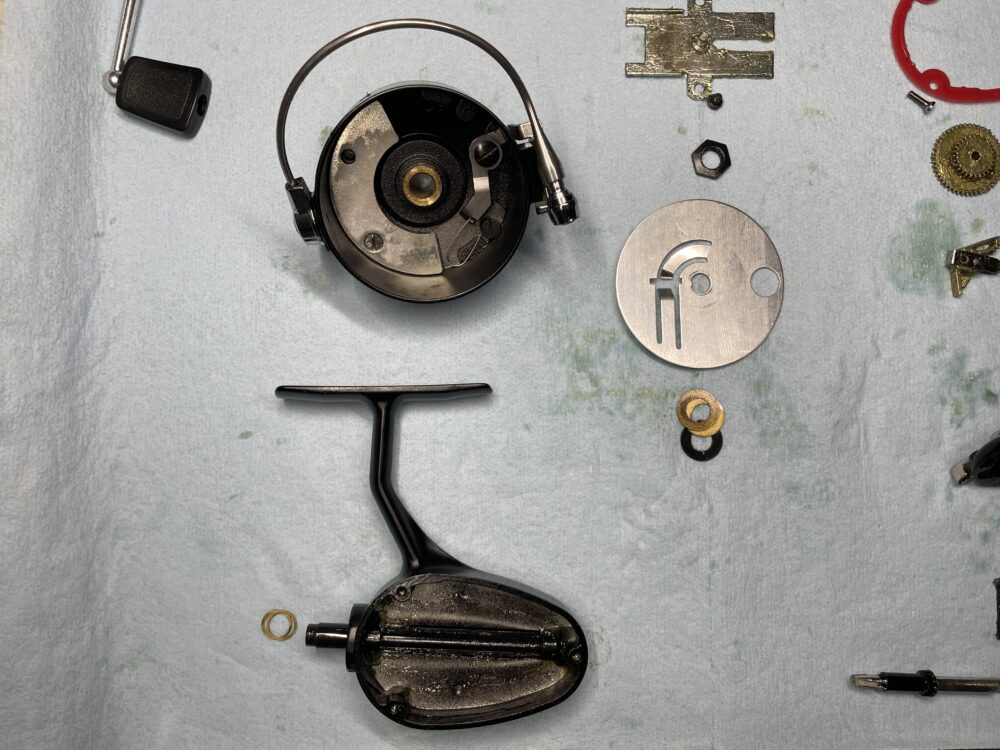

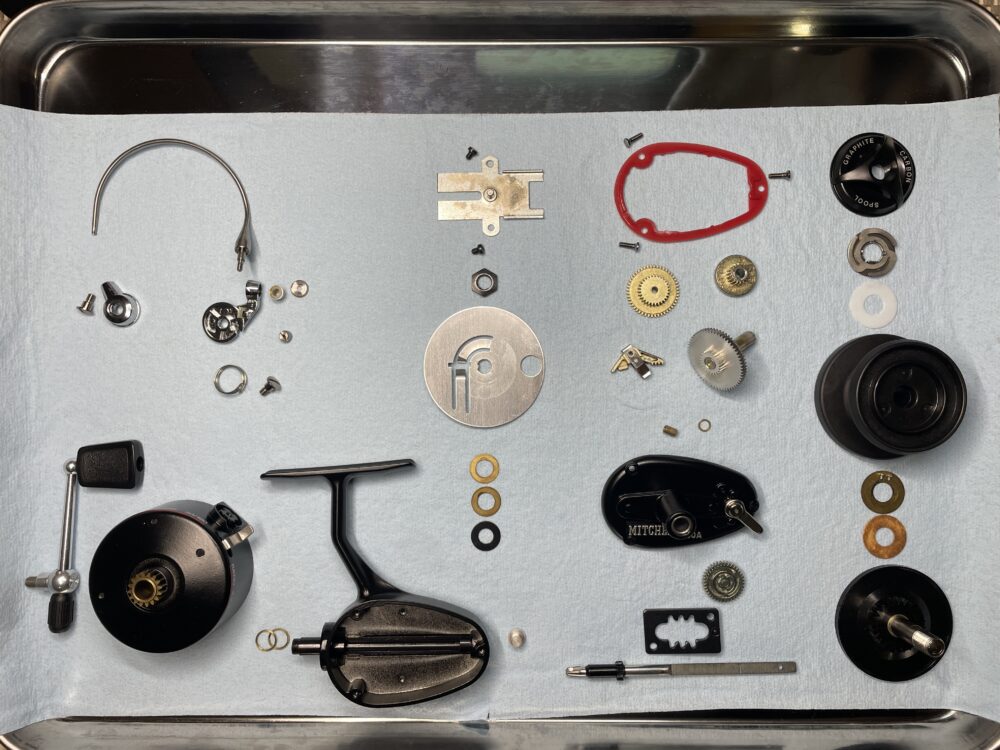

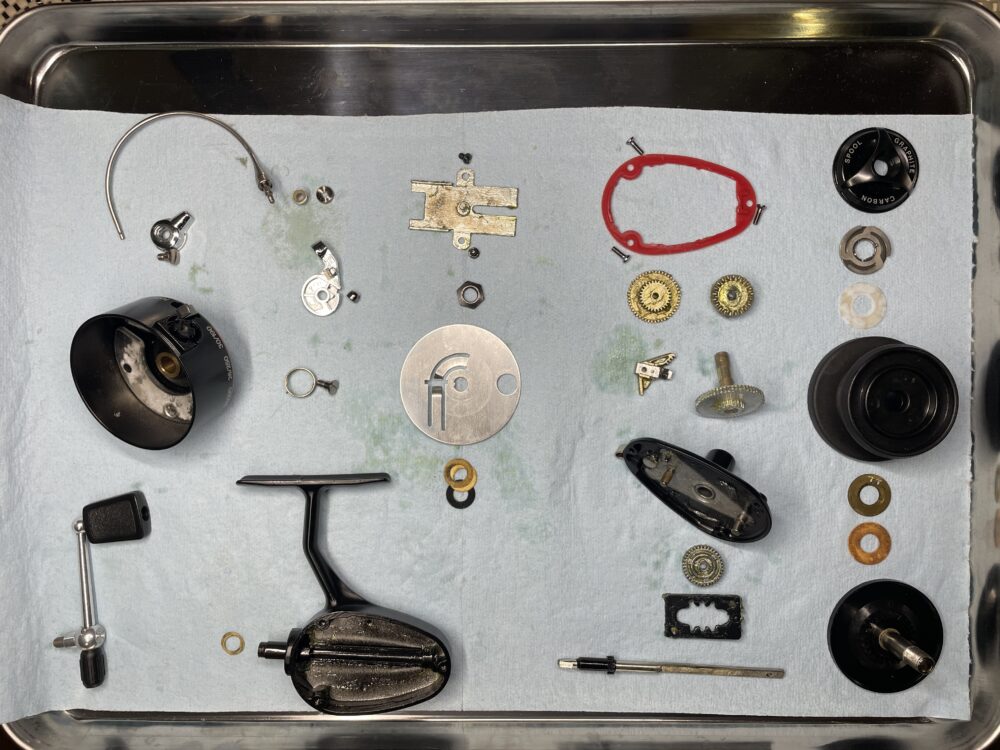

分解完了です。
部品洗浄、点検
部品洗浄完了です。
異常なし！
間違いなく極上品です！
本体部、ローター、組み立て

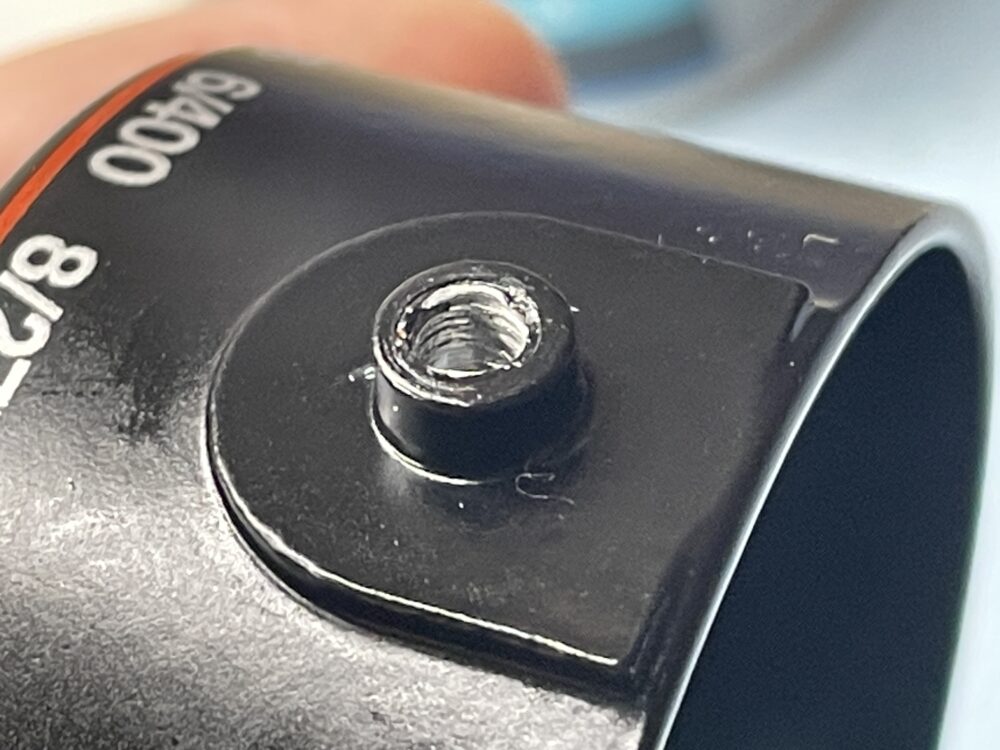

ここだけ少し残念なところですが、ネジ穴があまり良くありません。

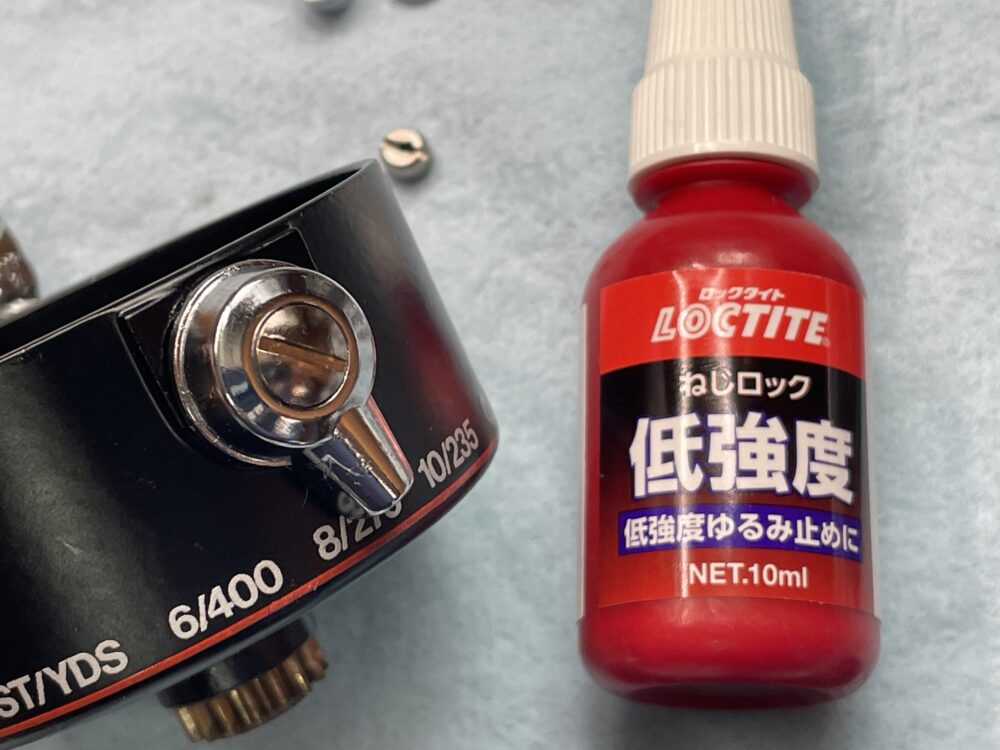

トルクをかけて締め付けはできましたが、一応緩み止めにねじロックをつけておきます。

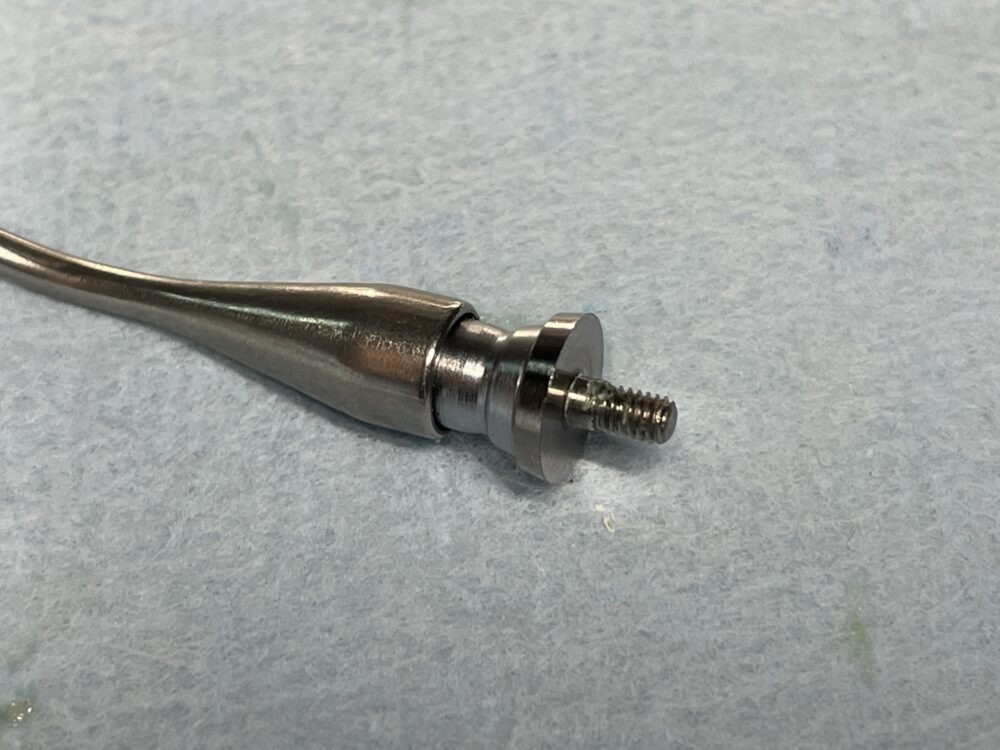

ラインローラー側、組み立て。

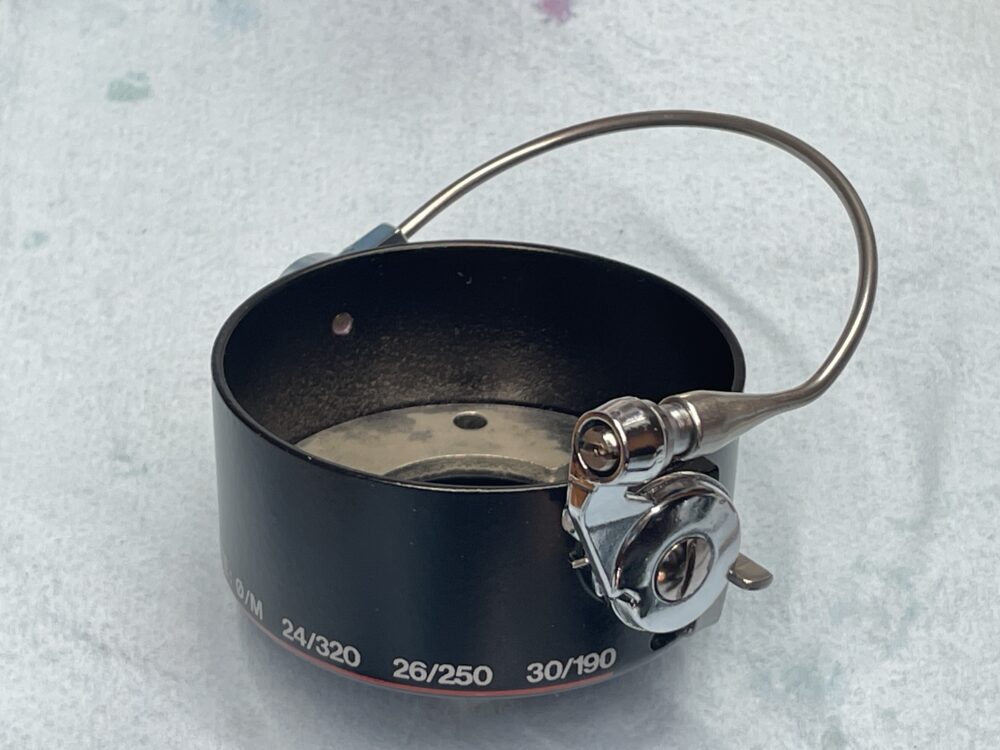

ローター完成です。

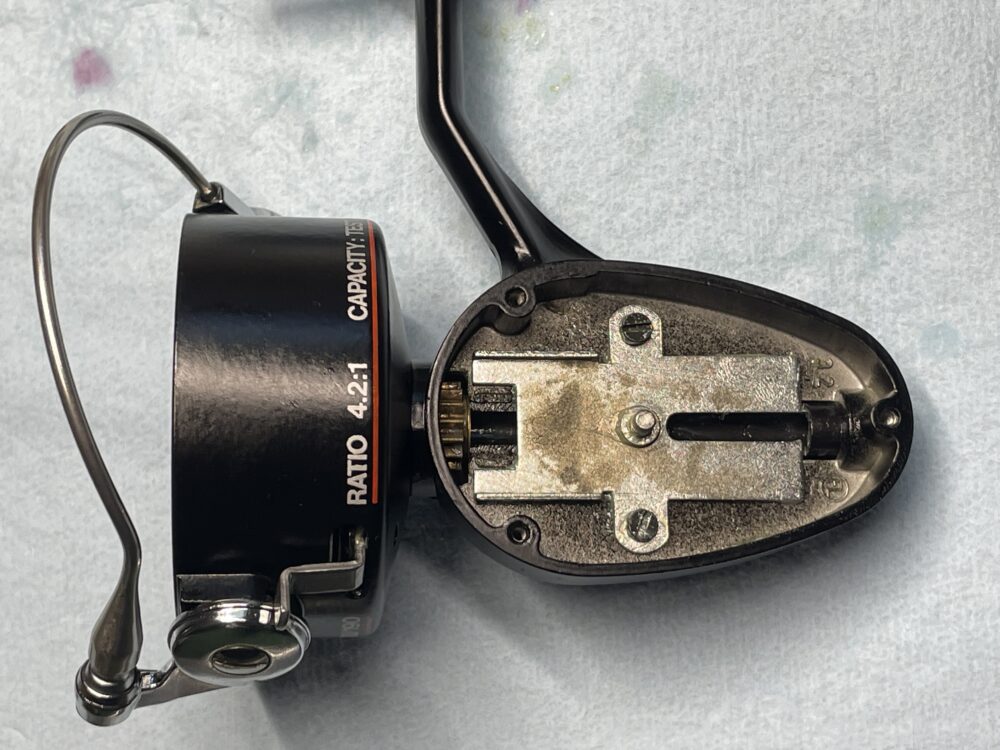

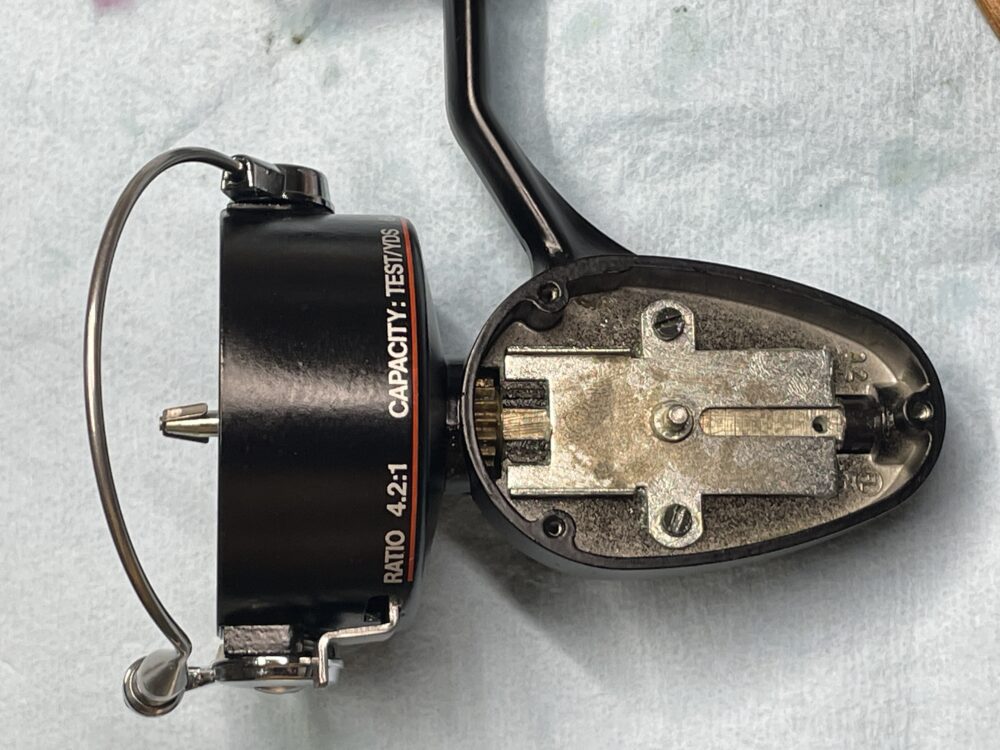

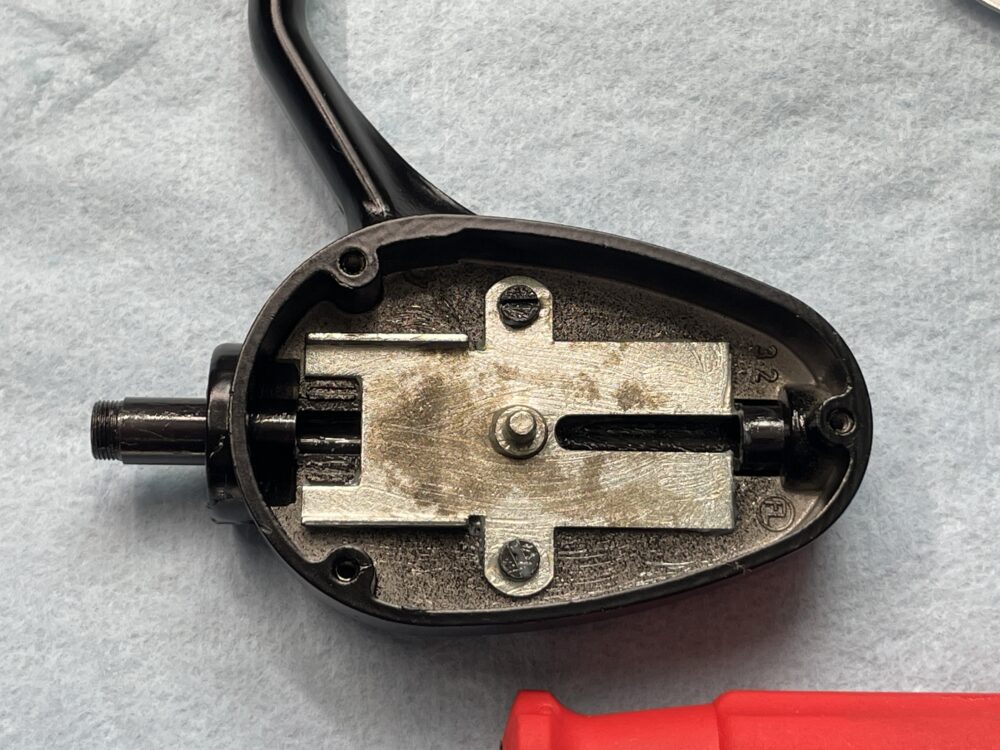

オシレートプレートのガイドプレート取り付け。

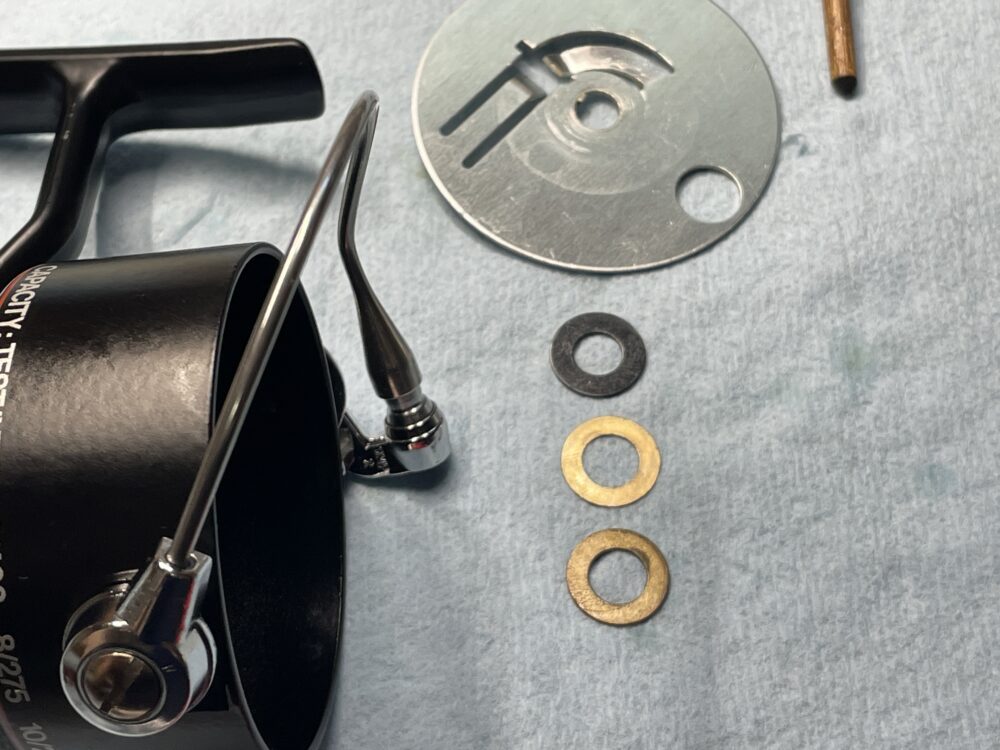

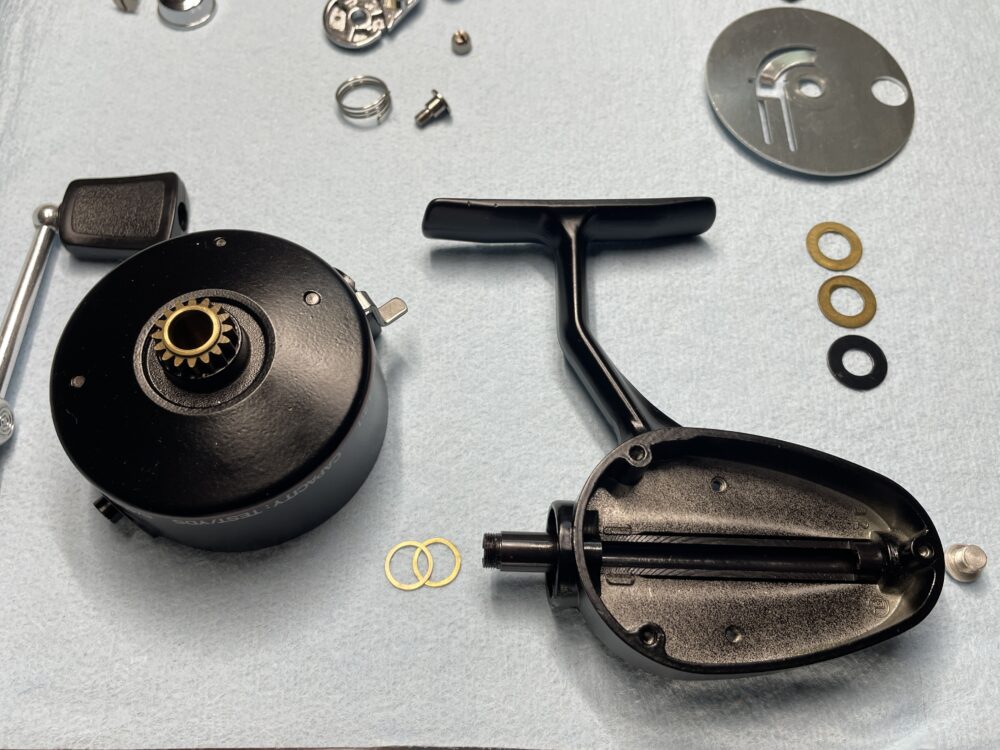

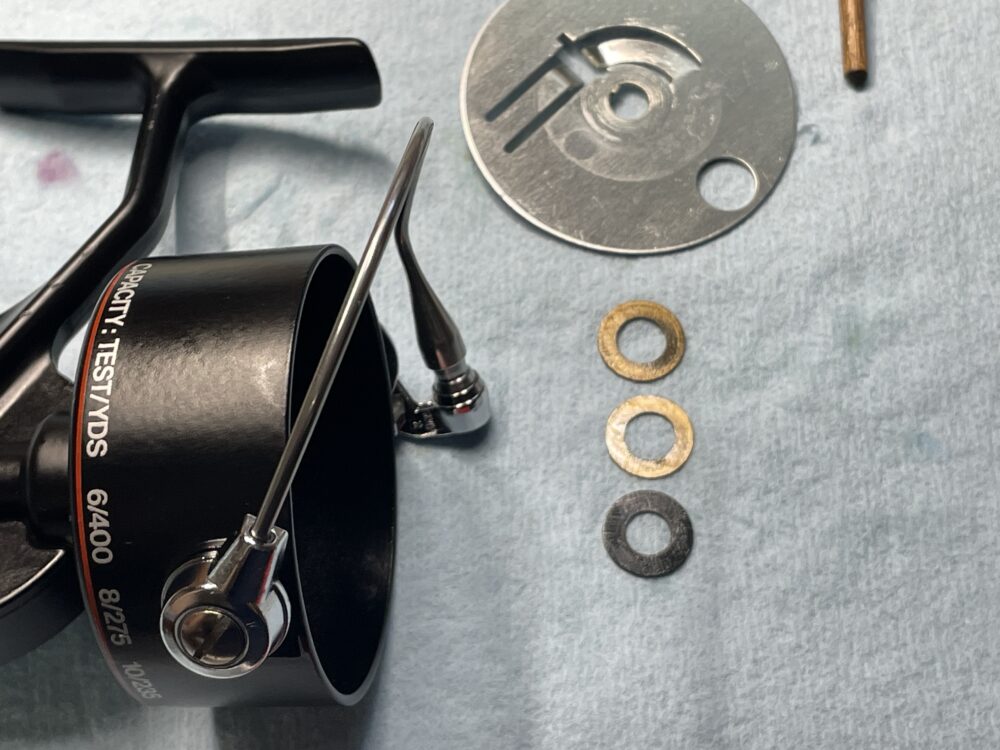

調整ワッシャーの順番は右画像が正しいようです。

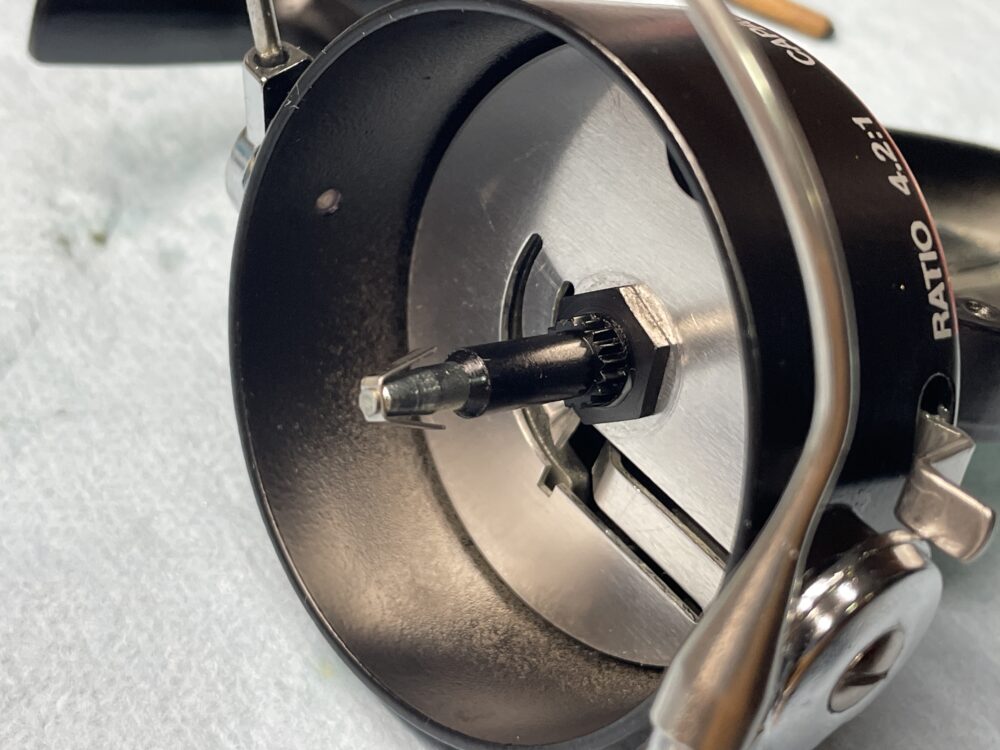

ローターを取り付けます。

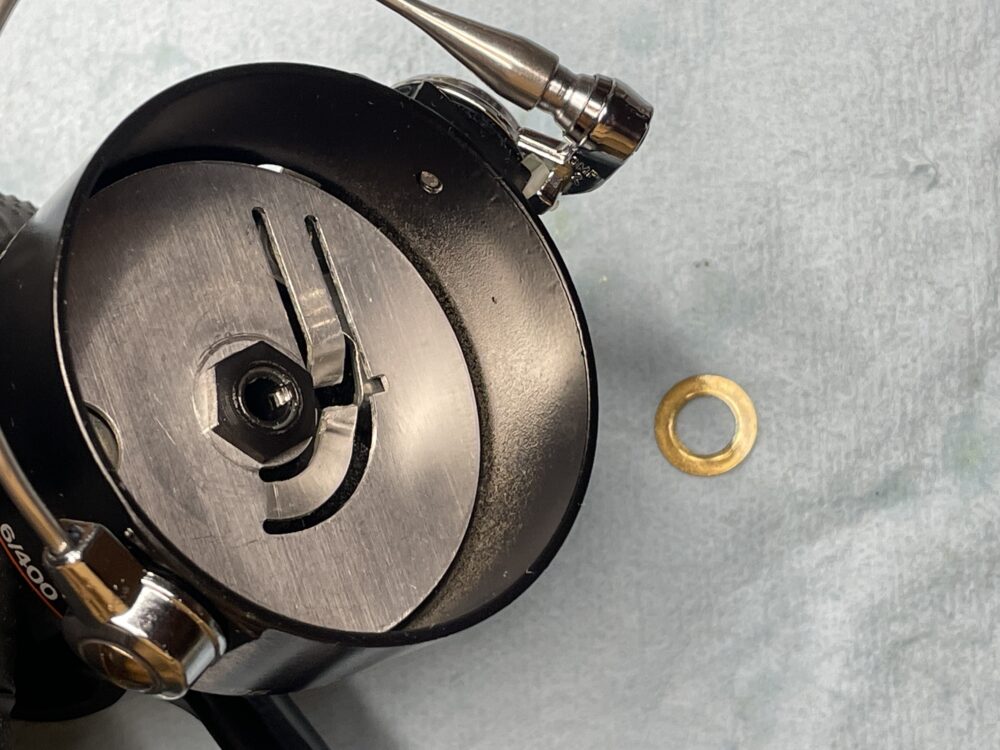

ローターの回転に重さがあったので、調整ワッシャーを一枚抜きました。
メインシャフトを挿入。

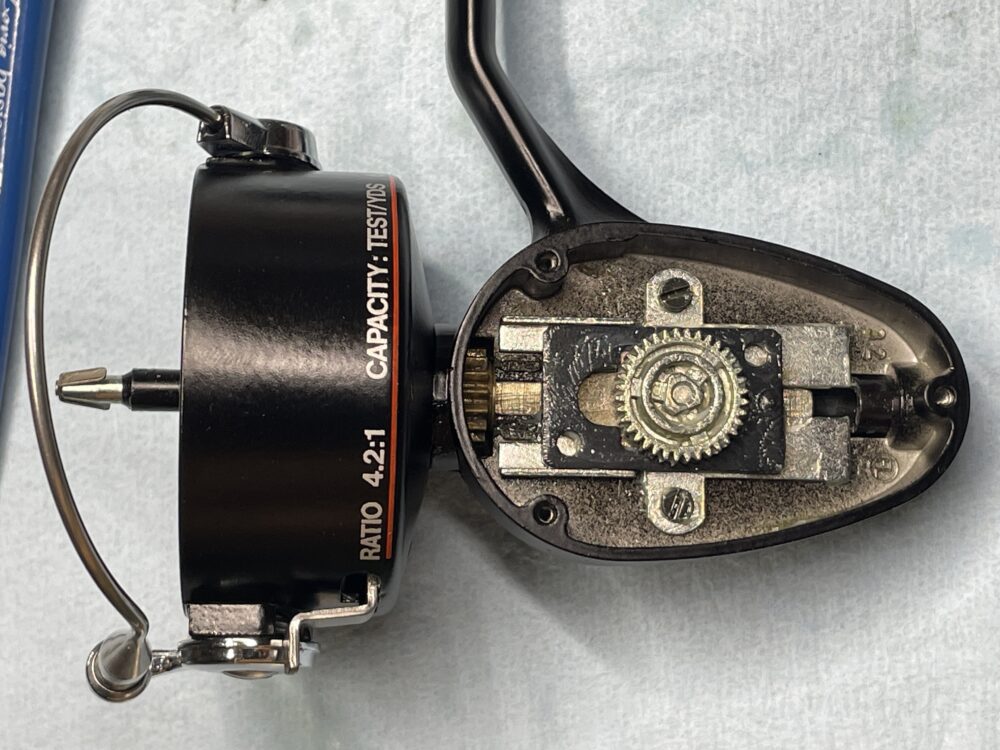

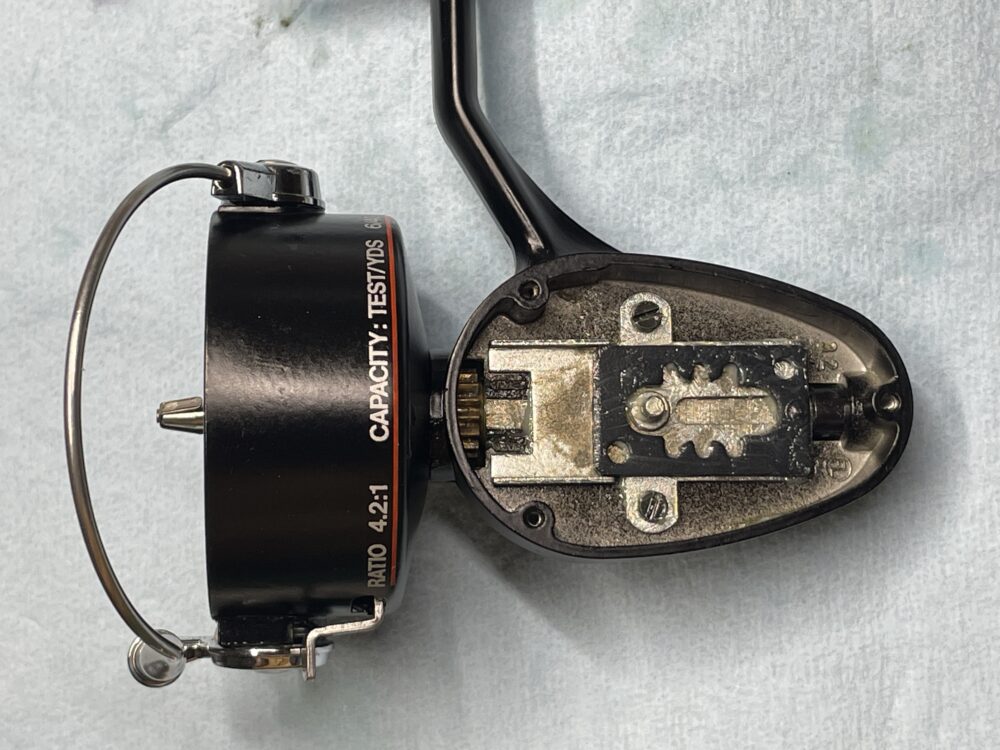

オシレートプレートとメインシャフトをビス止めします。

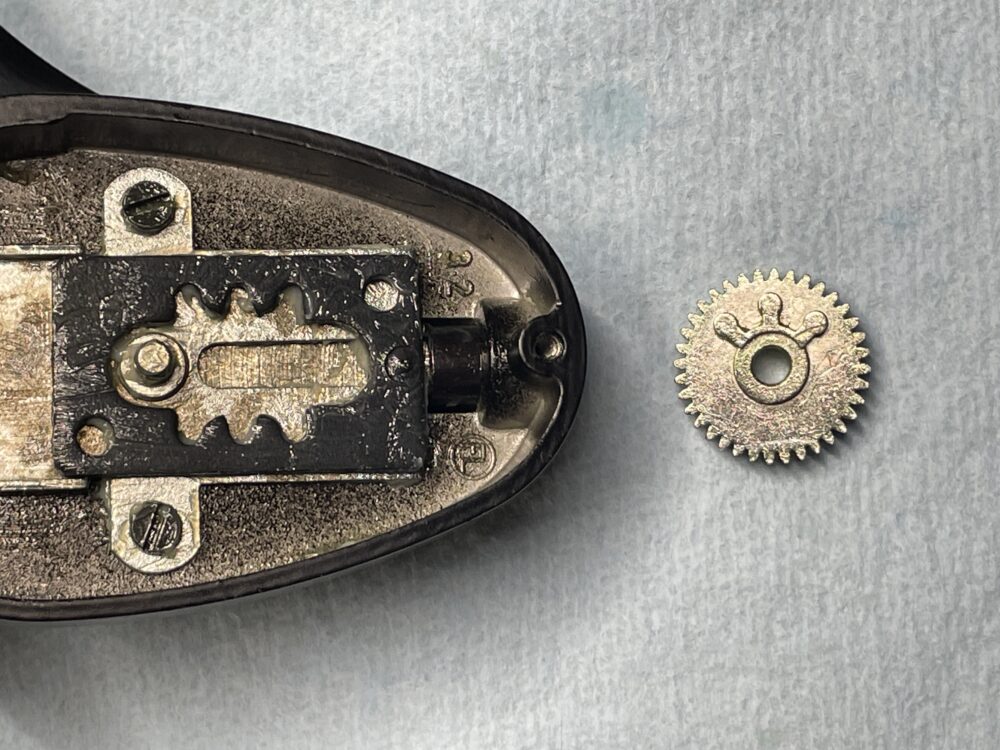

オシレートギア取り付け。
その他、ギア取り付け。
フタします。
スプール組み立て

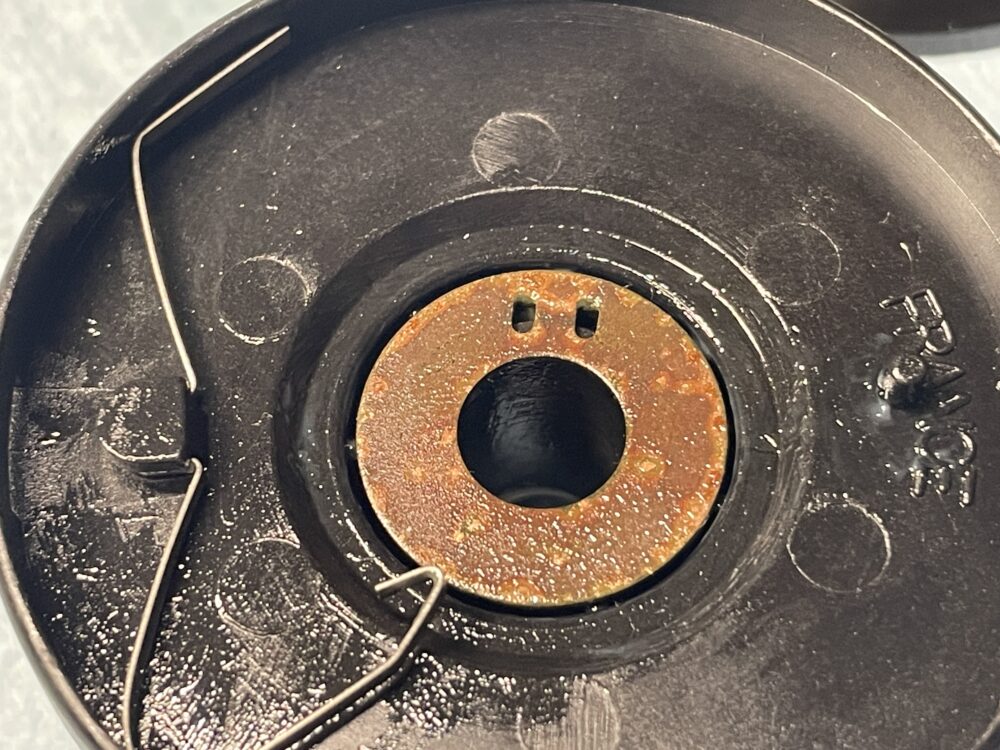

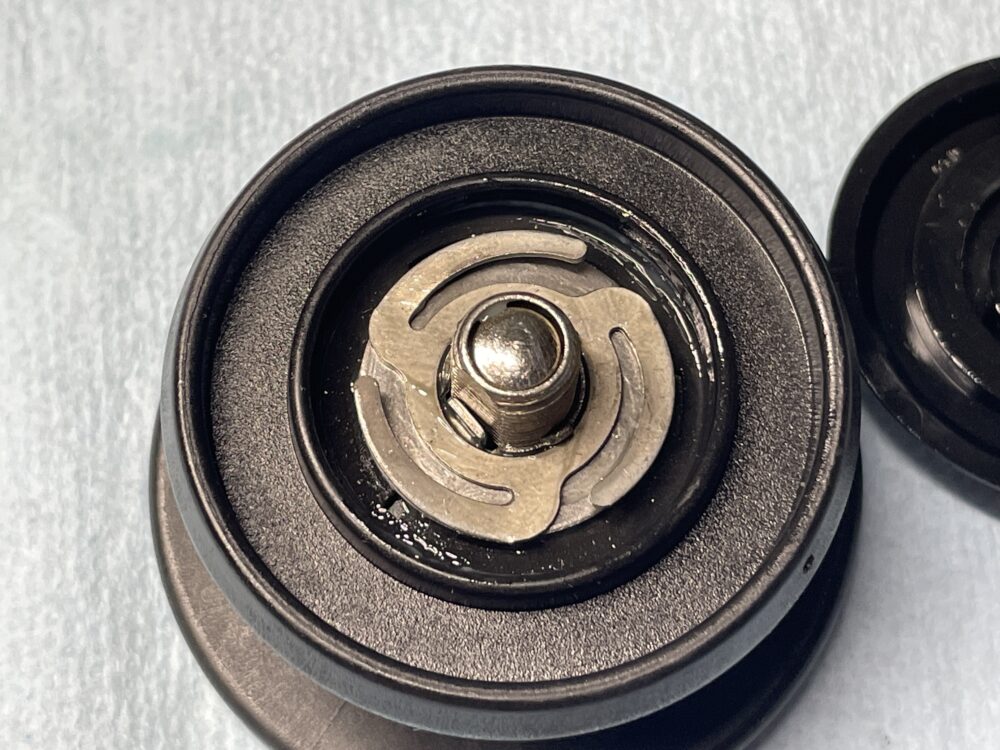

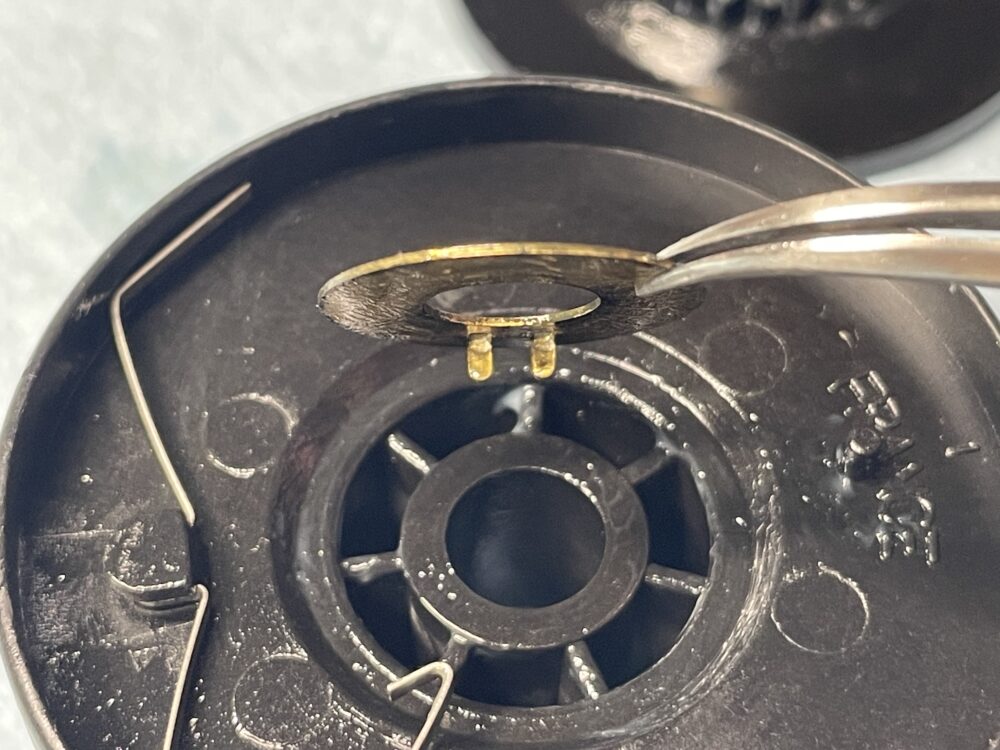

スプール裏側、金属のプレートがあり、２本の足を引っ掛けるように取り付けます。

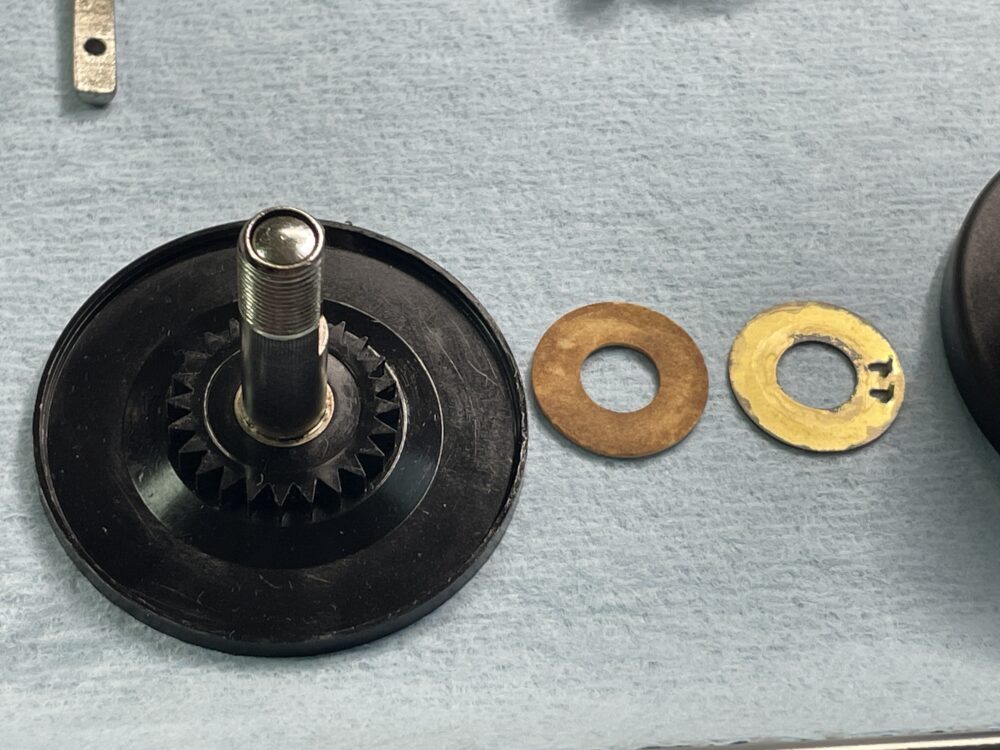

この下にドラグワッシャーが入ります。
スピンドルを挿入して、スプール完成です。
完成

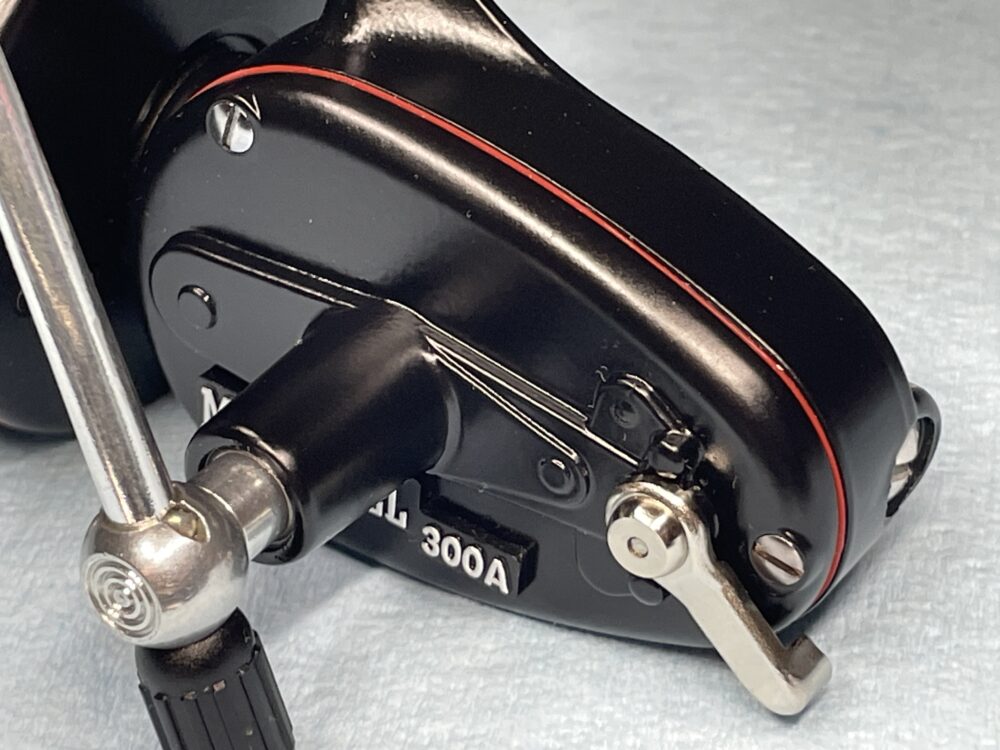

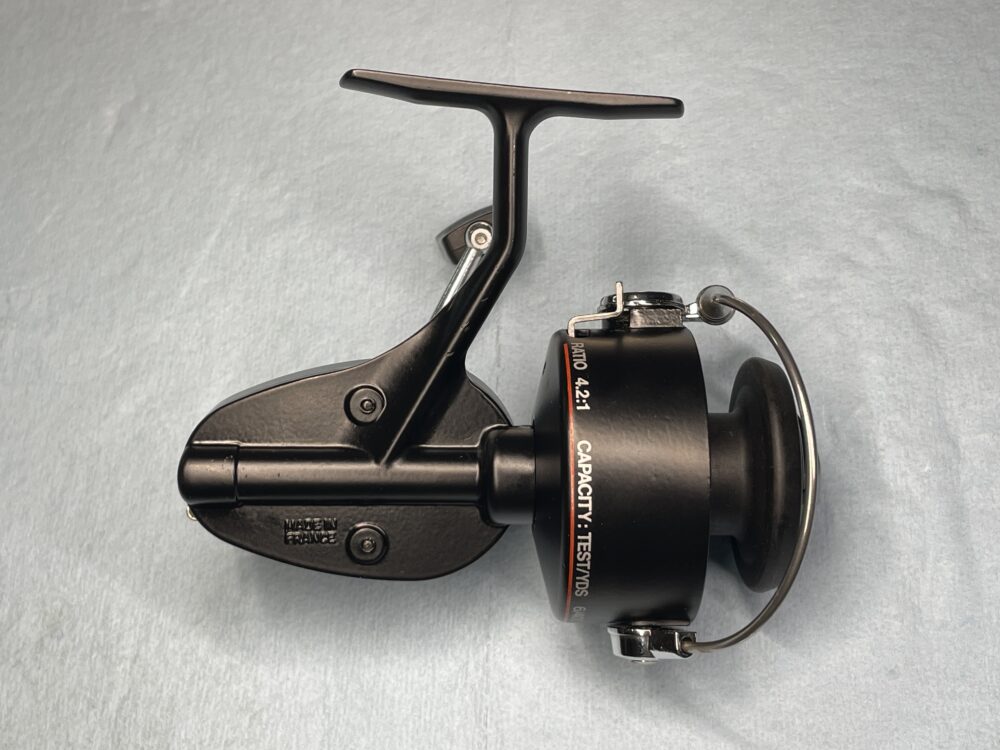

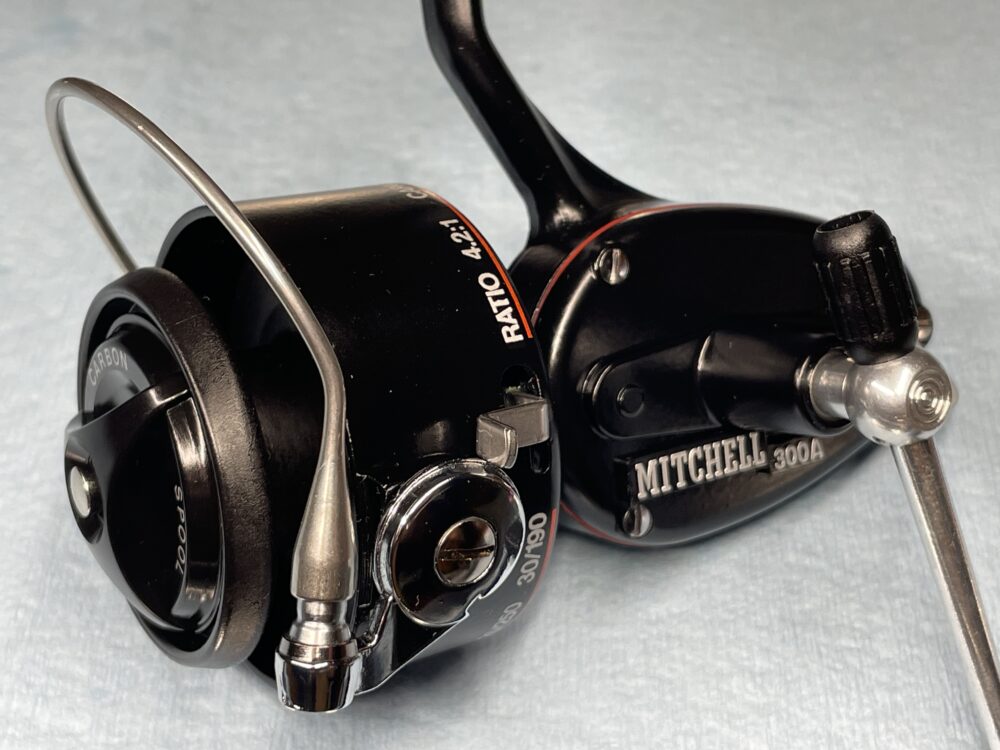

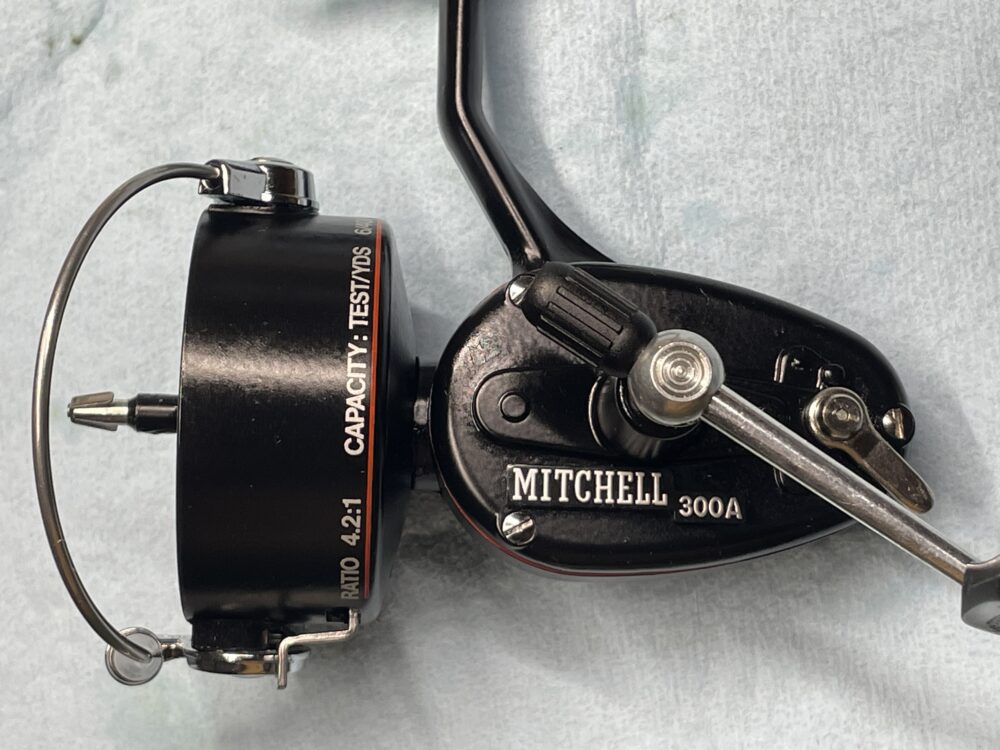

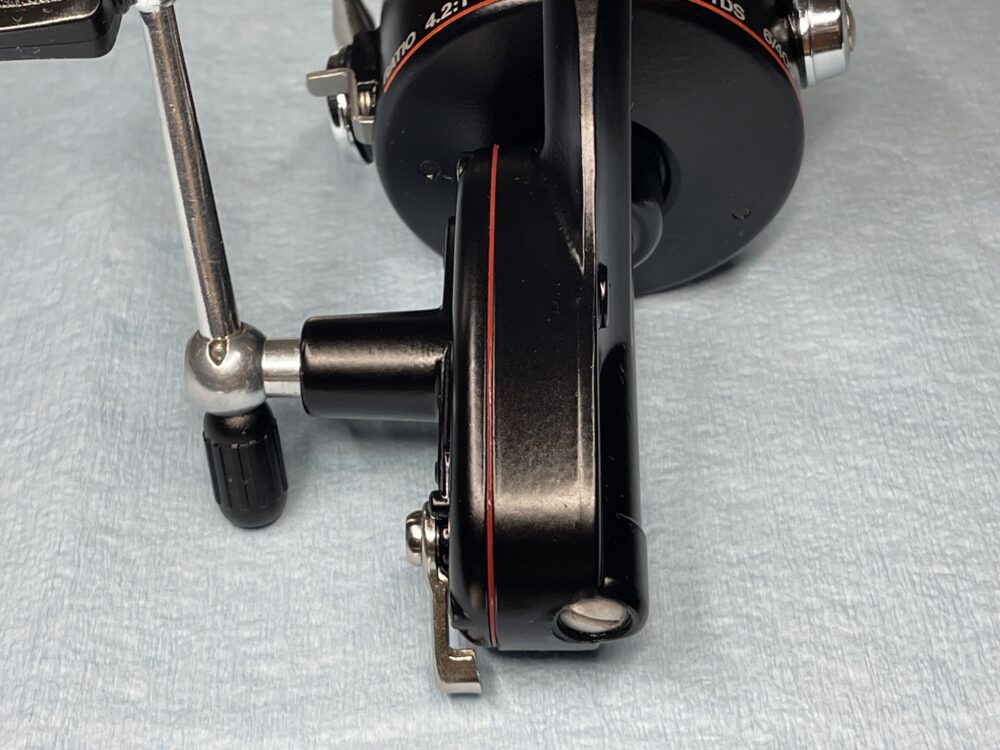

完成です。
良い状態にできたと思います！
巻きの重さの原因は、ベタベタグリスとローターの調整ワッシャーが効いていたためかと思います。
部品洗浄・グリスアップと、調整ワッシャー一枚抜き取りで、軽い巻き心地になっています。
回らなかったラインローラーは部品洗浄とグリスアップで良好な状態になりました。
不調箇所は全ていい状態にできましたので、これで本当の極上品です！
気持ちのいい整備となりました！
ありがとう！MITCHELL 300A！
